2 Teilprojekt 1

B 6 n AS B 6n (A 9) - B 184

2.1 Übersicht

Quellbild nicht vorhanden

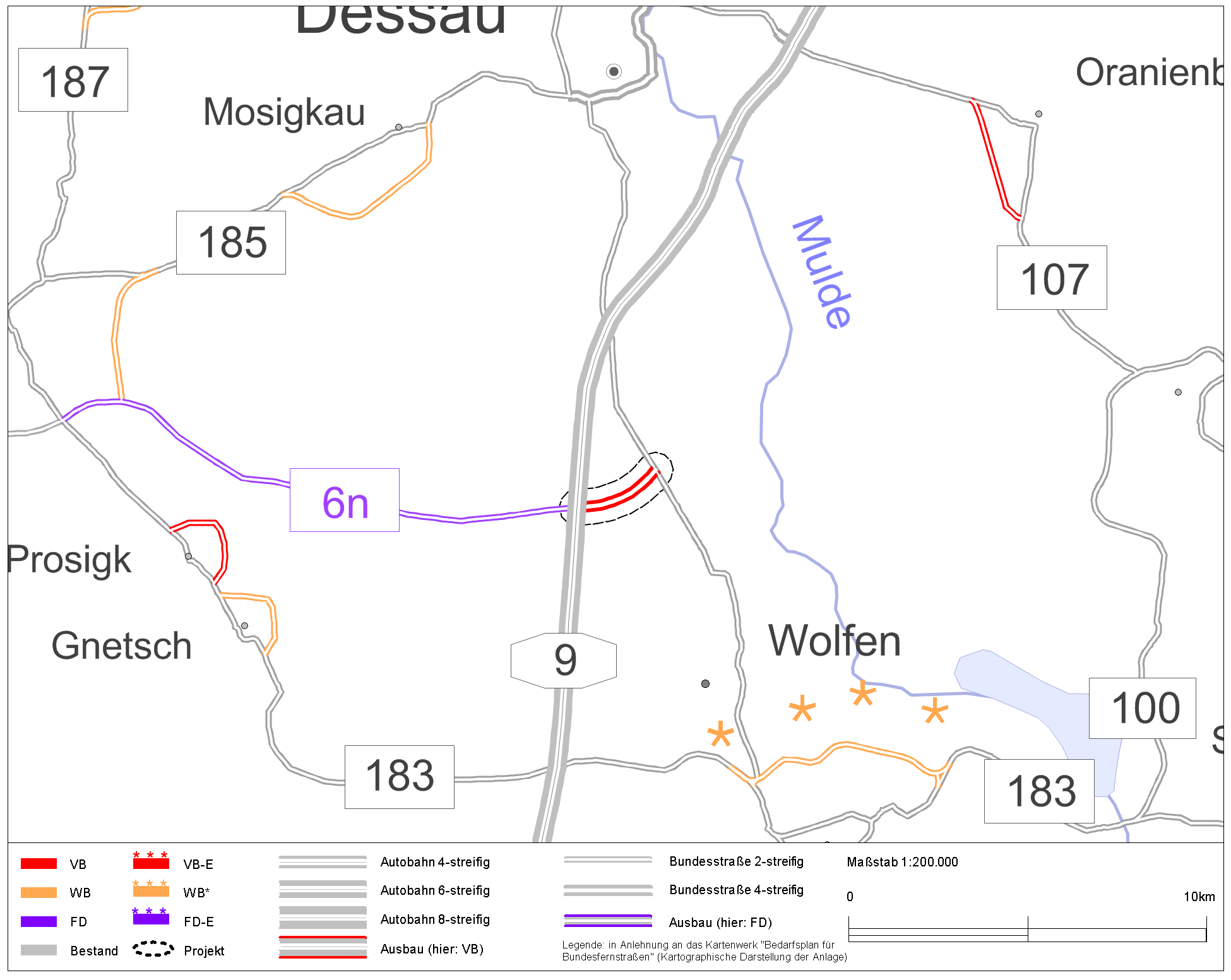

Abb. 1: Lage der Maßnahme

2.2 Grunddaten

ProjektnummerB6n-G12-ST-T1
BundeslandSachsen-Anhalt
StraßeB 6 n
Verbindungsfunktionsstufe 0/1Nein
Anzahl der Teilprojekte0
Länge2,5 km
Bautyp(en), Bauziel(e)4-streifiger Neubau
Planungsstände1)ohne Planungsbeginn seit 10.03.2014
Künftige mittlere Verkehrsbelastung
im Bezugsfall 20300 Kfz/24h
im Planfall 20306.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

DringlichkeitseinstufungVordringlicher Bedarf (VB)

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
24,9--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

24,9
davon
Länder0,0
Kommunen0,0
Deutsche Bahn0,0
Sonstige0,0
Summe Dritter0,0
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
0,0--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
24,9--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
24,5--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.


BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)2,5
Umweltbetroffenheit (Modul B)gering
Raumordnerische Bedeutung (Modul C)siehe Hauptprojekt
Städtebauliche Bedeutung (Modul D)unbedeutend

Begründung der Dringlichkeitseinstufung

Einstufung in den Vordringlichen Bedarf (VB). Das Projekt verbessert die Erreichbarkeit von Wolfen und des Mittelzentrums Bitterfeld-Wolfen.

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Das Vorhaben in Form des Teilabschnittes 1 begründet sich in der erforderlichen Ergänzung des vorh. Straßennetzes nach Ausbau der B 6n bis zur Anschlussstelle A 9/B 6n. Gemäß der nachgewiesenen Verkehrsprognose besteht für den Lückenschluss zwischen den überregionalen Straßenzügen der A 9, der neuen B 6n und der vorhandenen B 184 eine Nachfrage von bis zu 24.700 [Kfz/24h] im Querschnitt des Lückenschlusses. Insbesondere die bessere Erreichbarkeit des Stadtbereiches Wolfen-Nord und des Mittelzentrums Bitterfeld-Wolfen führen hier zur erhöhten Verkehrsnachfrage auf dem Neubauquerschnitt. Die zu erwartenden Verkehrsbelegungen erfordern den Entwurfsstandard der EKL 1 für eine Straßenkategorie LS I, womit der Einsatz des RQ 21 erforderlich wird. Der Teilabschnitt 1 bildet die Grundlage für die Netzkomplettierung zu einer überregionalen Verkehrsachse nach Osteuropa bis Polen durch die Streckenverlängerung nach Osten (Teilabschnitt 2). Im Zusammenspiel mit dem Teilabschnitt 2 ergibt sich der Anschluss an weitere, überregionale Verkehrsträger und die Erreichbarkeit der Zentralen Orte wird zukünftig abgesichert. Hierdurch wird weiterhin die städteplanerisch erforderliche Entlastung vorhandener Ortsdurchfahrten ermöglicht sowie bestehende Netzlücken des überregionalen Straßennetzes zwischen den Bundesländern Sachsen und Sachsen-Anhalt können geschlossen werden.

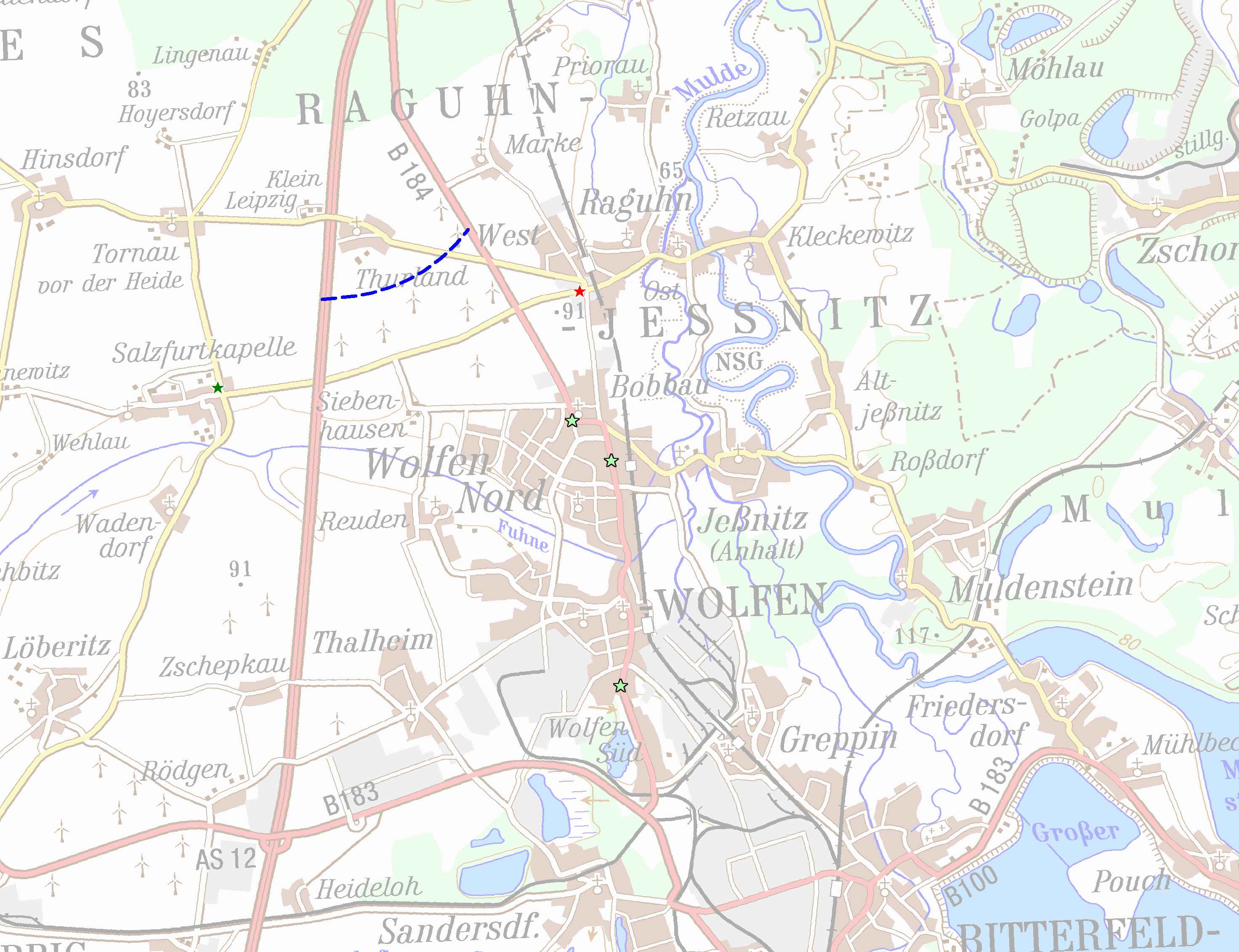

2.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B6n-G12-ST-T1_Lageplan25000_01.pdf (11.4MB)
Quelle: © Landesvermessungsamt Sachsen-Anhalt
LPL_2_1_B6n-G12-ST-T1_Lageplan10000_01.pdf (10.7MB)
Quelle: © Landesvermessungsamt Sachsen-Anhalt

Betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerSachsen-Anhalt
Betroffene Kreise/kreisfreie StädteAnhalt-Bitterfeld
Betroffene Wahlkreise (des Bundes)Anhalt (071)

2.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Für den verkehrlich erforderlichen Lückenschluss zwischen der A 9 und der B 184 besitzt das bestehende Straßennetz keine Infrastruktur mit der Möglichkeit zum verkehrsgerechten Ausbau. Der Ansatz zum Ausbau des vorhandenen Straßenetzes (0+-Variante) wurde somit nur für das Gesamtvorhaben der Teilabschnitte 1 und 2 geprüft (Inhalt der Projektanmeldung des Teilabschnittes 2). Siehe u.a. Hinweise zum Gesamtprojekt!

2.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Quellbild nicht vorhanden

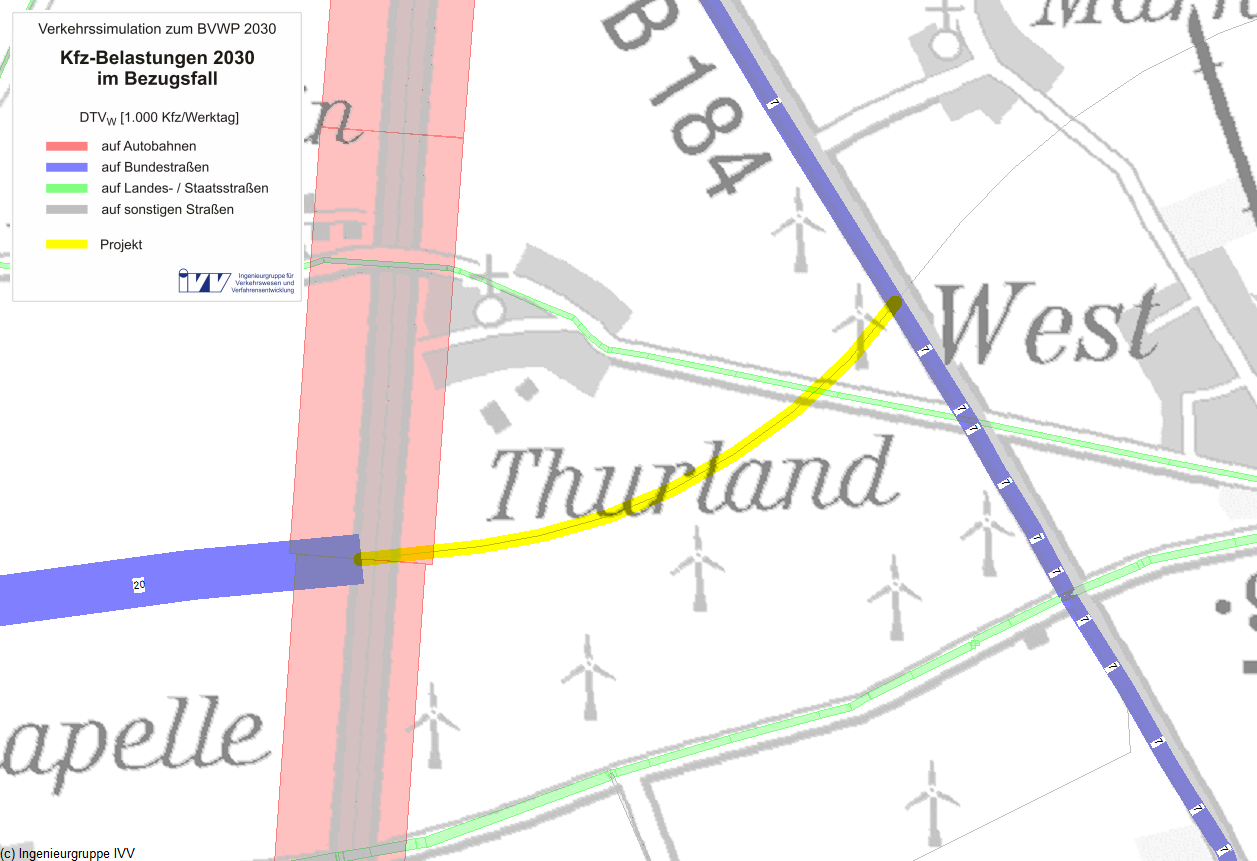

Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden

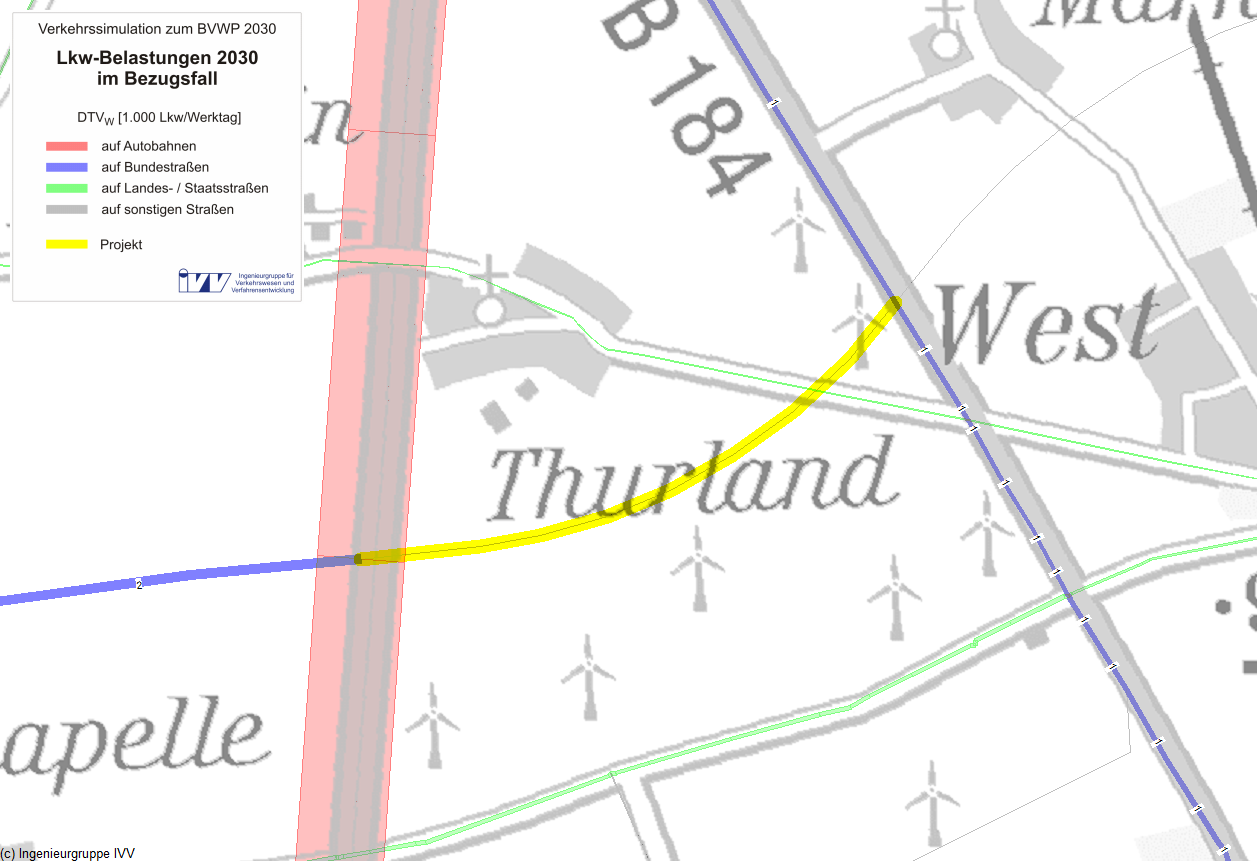

Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden

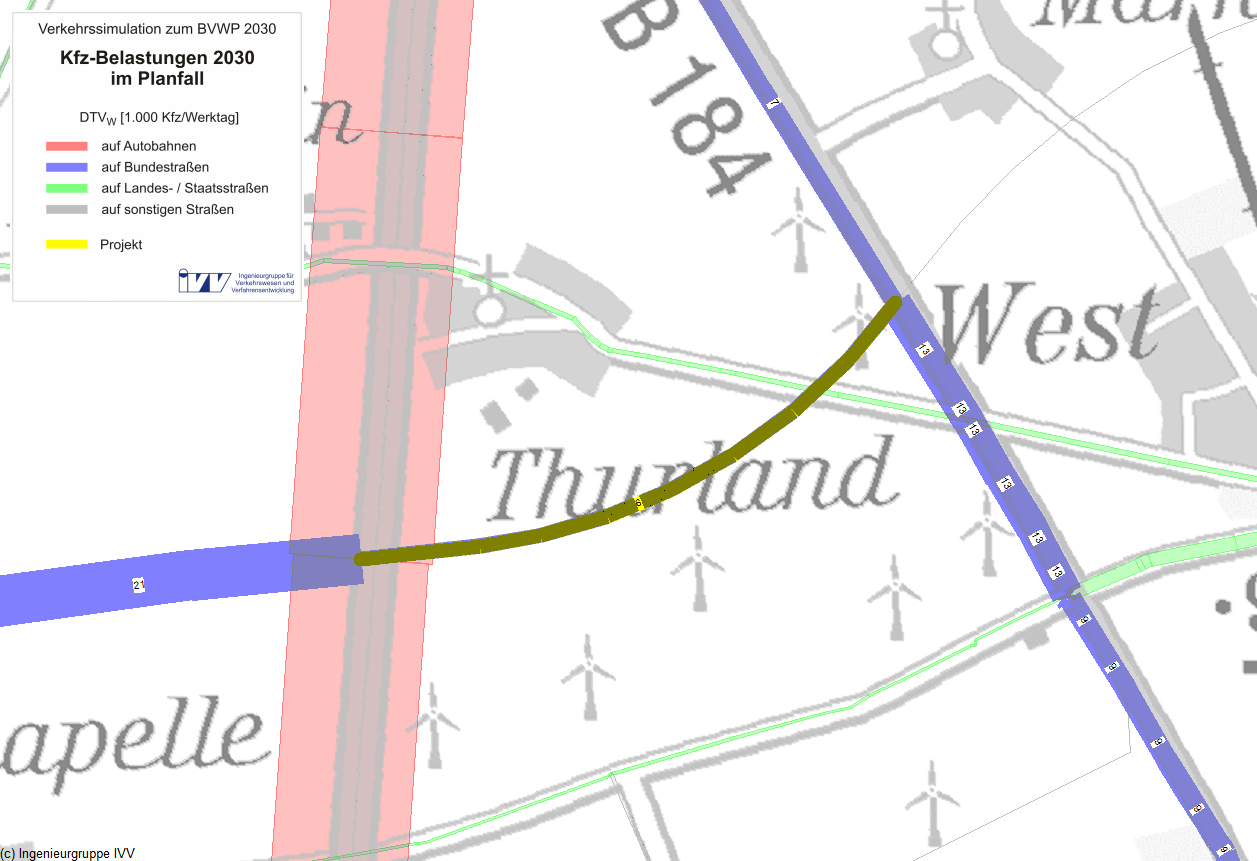

Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden

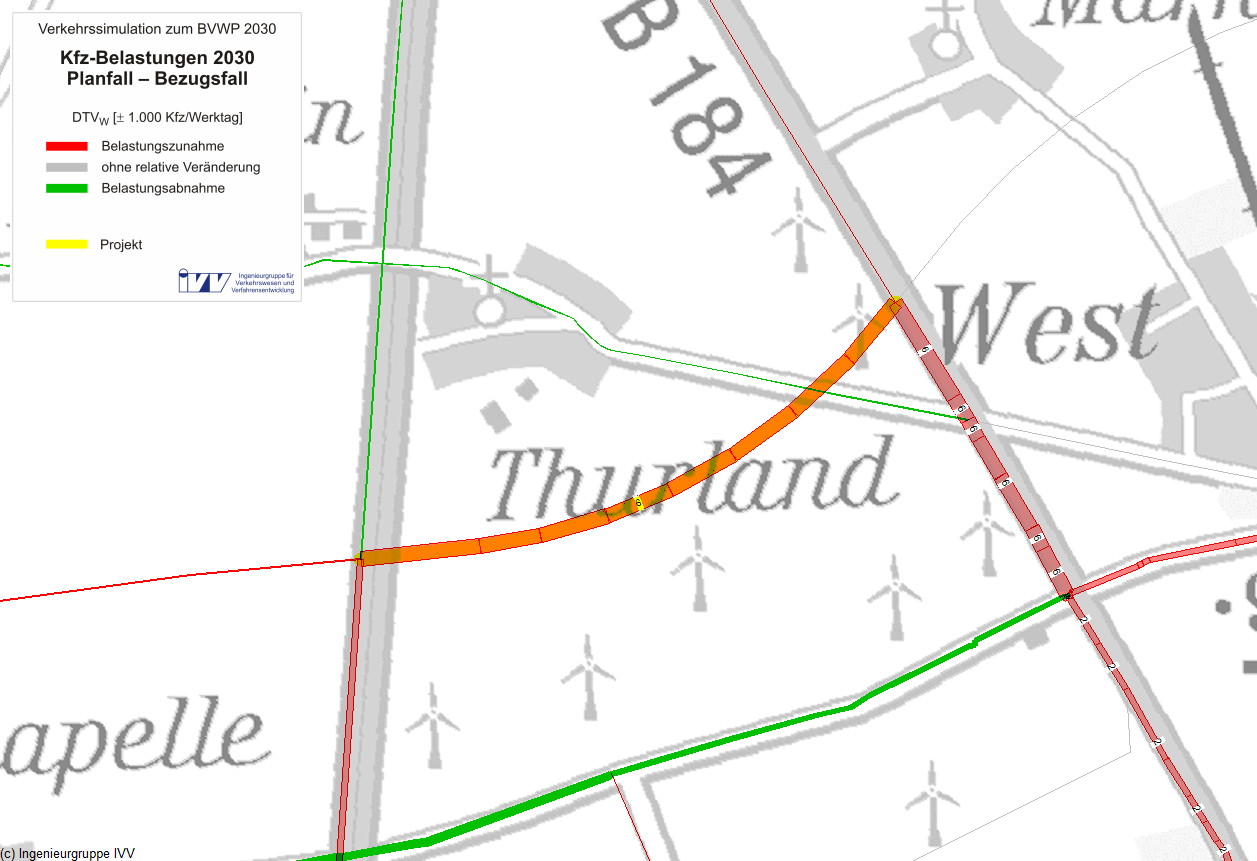

Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

2.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße  Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall0Kfz/Tag
im Planfall6.000Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall0%
im Planfall10%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)0,88Mio. Pkw-km/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,20Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV-0,14Mio. Pkw-h/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-h/a
Veränderung der Reisezeit im PV-0,19Mio. Personen-h/a
(91 % Fahrzweck Privat, 9 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)0,15Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV-0,01Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km0,00Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km-0,01Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin0,11Mio. l/a
Diesel0,09Mio. l/a
Gas0,04Mio. l/a
Elektro0,02Mio. kWh/a
Veränderung der Abgasemissionen (PV+GV)PkwLkwKfz
Stickoxid-Emissionen (NOx)0,690,020,71t/a
Kohlenmonoxid-Emissionen (CO)9,91-0,089,83t/a
Kohlendioxid-Emissionen (CO2)546,3359,60605,94t/a
Kohlenwasserstoff-Emissionen (HC)0,08-0,000,08t/a
Feinstaub-Emissionen (PM)0,020,000,03t/a
Schwefeldioxid-Emissionen (SO2)0,010,000,01t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen
der Reisezeitverluste über alle Routen
0,00Tsd. h/a
Veränderung der Trennwirkungen-1,02Tsd. Personen-h/a

2.7 Nutzen-Kosten-Analyse (Modul A)

Jährliche
Nutzen
[Mio.
€/Jahr]
Barwert
der Nutzen
[Mio. €]
Veränderung der Betriebskosten im Personen- und GüterverkehrNB0,2616,535
Fahrzeugvorhaltekosten0,0491,233
Betriebsführungskosten (Personal)0,55113,785
Betriebsführungskosten (Betrieb)-0,339-8,484
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-0,055-1,385
Veränderung der VerkehrssicherheitNS0,81420,351
Veränderung der Reisezeit im PersonenverkehrNRZ1,04726,179
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min0,0000,000
Veränderung der Transportzeit der Ladung im GüterverkehrNTZ0,0390,977
Veränderung der impliziten NutzenNI0,0551,377
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-0,026-0,642
Veränderung der GeräuschbelastungNG0,0060,153
InnerortsNGi0,0751,882
AusserortsNGa-0,069-1,729
Veränderung der AbgasbelastungenNA-0,101-2,527
Stickoxid-Emissionen (NOx)NA1-0,011-0,273
Kohlenmonoxid-Emissionen (CO)NA2-0,001-0,015
Kohlendioxid-Emissionen (CO2)NA3-0,088-2,197
Kohlenwasserstoff-Emissionen (HC)NA40,000-0,003
Feinstaub-Emissionen (PM)NA5-0,001-0,037
Schwefeldioxid-Emissionen (SO2)NA60,000-0,002
Veränderung der innerörtlichen TrennwirkungenNT0,0070,163
Veränderung der ZuverlässigkeitNZ0,0000,000
Gesamtnutzen2,04751,171

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Planungskosten3,64-
Aus- und Neubaukosten20,86-
Summe bewertungsrelevanter Investitionskosten24,5120,385

Nutzen-Kosten-Verhältnis

Barwert des Nutzens51,2 Mio. €
Barwert der bewertungsrelevanten Investitionskosten20,4 Mio. €
Nutzen-Kosten-Verhältnis (NKV)2,5

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen114 Monate
Dauer der Bauphase24 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)48 Jahre

2.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]-3,016

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"gering
Neubauprojekt südlich Thurland in einem agrarisch geprägten und strukturarmen Bereich zwischen der Muldeaue und der BAB A 9. Die betrachteten Umweltkriterien sind nicht betroffen.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Mio. €/a]Barwert
[Mio. €]
1.13) Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)- - 0,0751,882
Neubelastung oder stärker betroffen 0Einw. - -
Entlastung 46 Einw. - -
1.2 Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)0,0 Tsd. qm-0,069-1,729
1.3 Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) 783,152 t/a -0,114 -2,839
1.4 Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX) 0,710 t/a -0,011 -0,273
Kohlenmonoxid-Emissionen (CO) 9,834 t/a -0,001 -0,015
Kohlenwasserstoff-Emissionen (HC) 0,078 t/a 0,000 -0,003
Feinstaub-Emissionen 0,025 t/a -0,001 -0,037
Schwefeldioxid-Emissionen (SO2) 0,005 t/a 0,000 -0,002
Nutzensumme Umwelt-3,016

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr. Kriterium Beschreibung Bewertung
absolut Betroffenheit
pro Strecken km
je Kriterium
2.1 Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung 0,0 ha 0,00 ha/km gering
2.2 Erhebliche Beeinträchtigung von Natura 2000-Gebieten gering
Erhebliche Beeinträchtigung nicht ausgeschlossen 0 Anzahl Gebiete-- -
Erhebliche Beeinträchtigung wahrscheinlich 0 Anzahl Gebiete - - -
2.3 Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) 0,0 ha 0,00 ha/km gering
2.4 Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) gering
1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) 0,0 km 0,00 km/km -
1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) 0,0 km 0,00 km/km -
1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren 0 Anzahl - - -
2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken - Anzahl - - -
2.5 Flächeninanspruchnahme 9,1 ha - - -
2.6 Durchfahrung von Überschwemmungsgebieten 0,0 km 0,00 km/km gering
2.7 Durchfahrung von Wasserschutzgebieten 0,0 km 0,00 km/km gering
2.8 Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) 0,0 ha - - gering
2.9 Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes 0,0 ha 0,00 ha/km gering

Zusätzliche bewertungsrelevante Sachverhalte

1Trassenführung verursacht nur indirekte Betroffenheiten-
2 Querungshilfen eingeplant -
3 Bündelungsmöglichkeit mit bestehenden Vorbelastungen -
4 Sonstiges: -
  -
Die zusätzlichen Sachverhalte führen
zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-
zu keiner Veränderung des ErgebnissesX
zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Quellbild nicht vorhanden

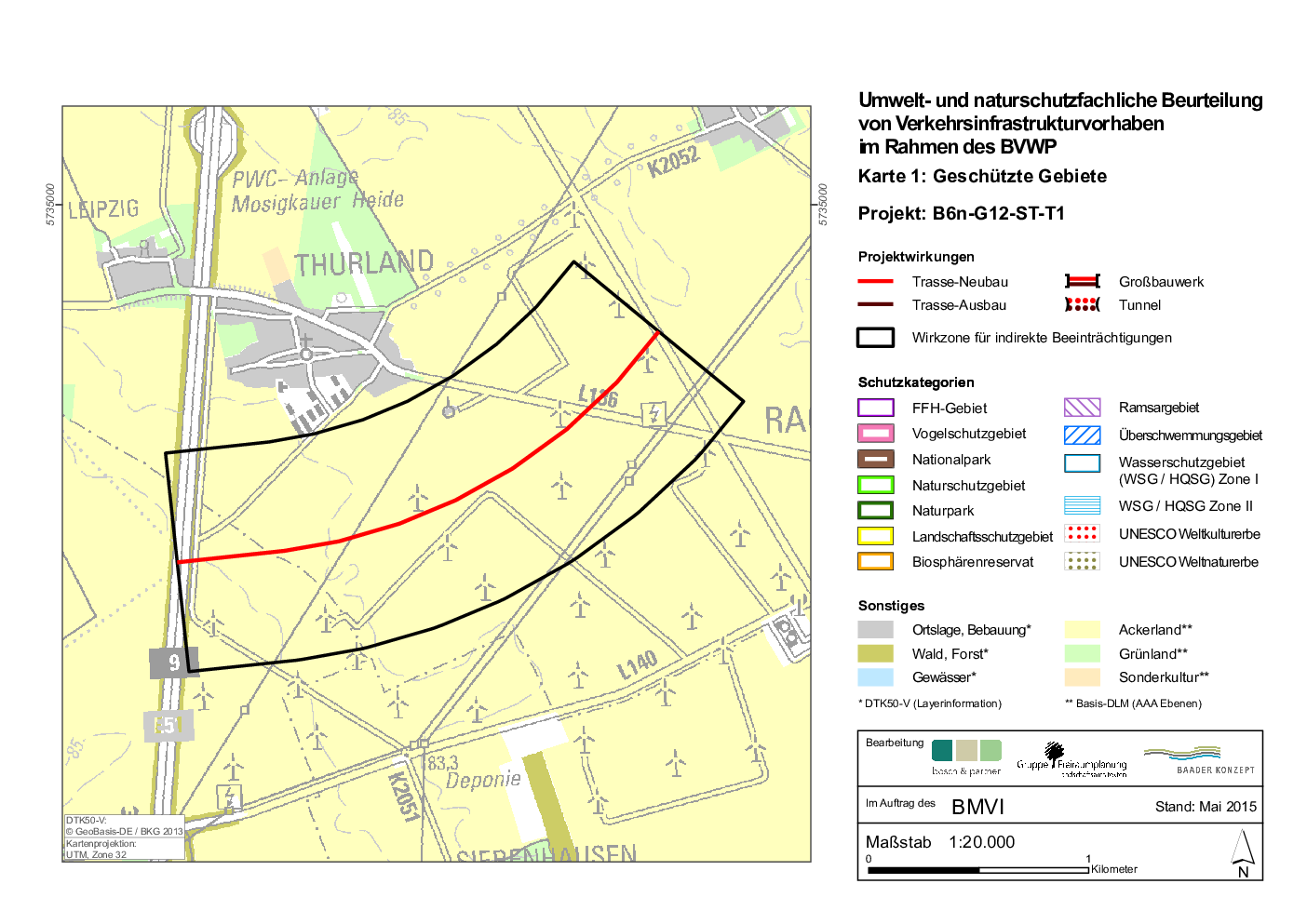

Abb. 8: Geschützte Gebiete
Quellbild nicht vorhanden

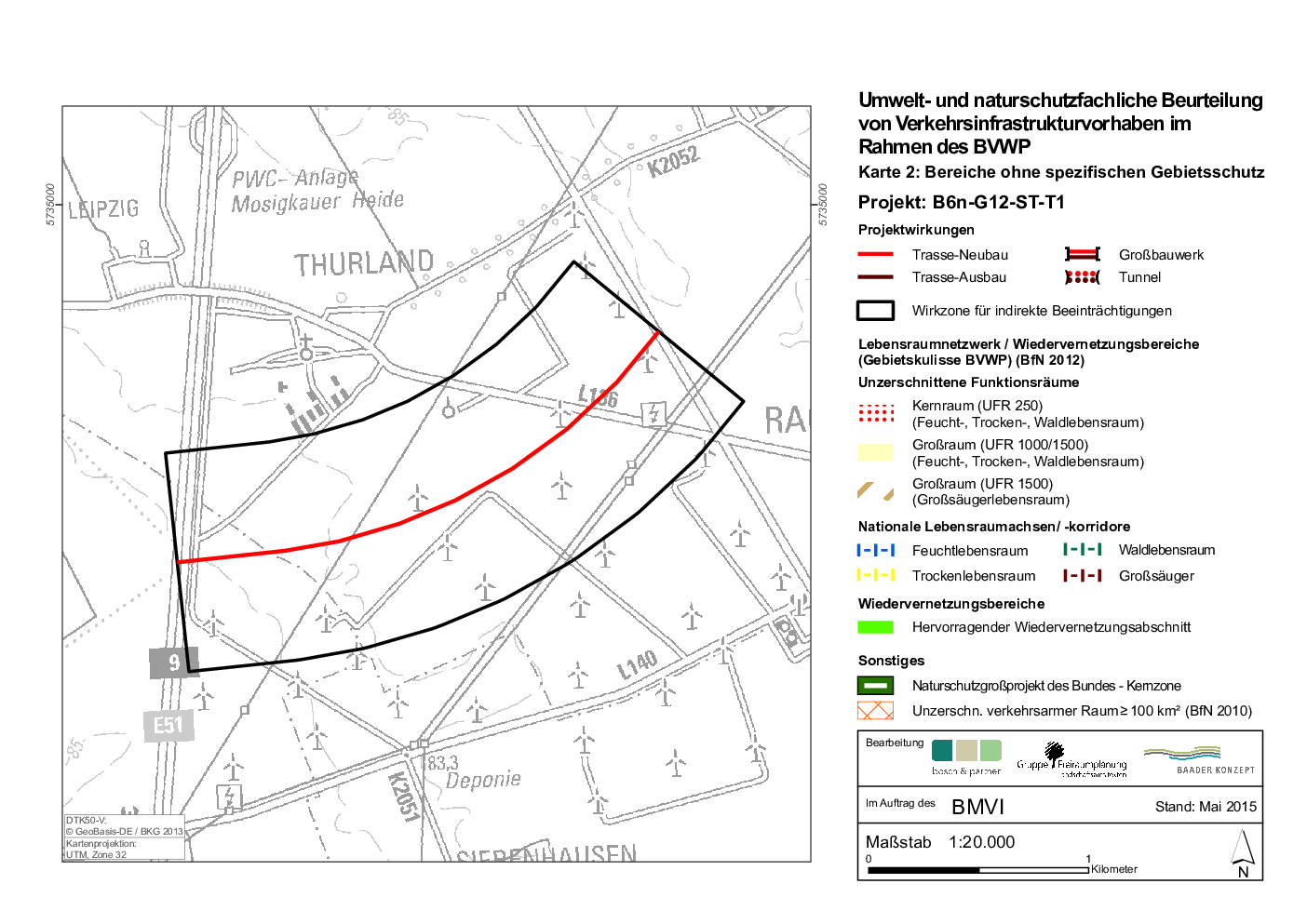

Abb. 9: Bereiche ohne spezifischen Gebietsschutz

2.9 Raumordnerische Beurteilung (Modul C)

Siehe Hauptprojekt.

2.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt keine städtebauliche Bedeutung.

Begründung

Es sind geringe Wirkungen bei geringen Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

StraßenraumeffekteSanierungseffekteFlächen- und Erschließungseffekte
Wirksamkeitsgrad8,0%0,0%0,0%
Beeinträchtigungsgrad 9,0%0,0%0,0%
Wirkungsumfang 2.600 m0 m0 Einw.
Bewertung der pos. Wirkungen+
Bewertung der neg. Wirkungen-
Zusammenfassende städtebauliche Bedeutungunbedeutend

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
 Innerörtliche Entlastungen stellen sich ein auf 2.300 m (91% Längenanteil)
 Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf 200 m (8% Längenanteil)
 Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen:
    Zörbig-Salzfurtkapelle
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
 Innerörtliche Entlastungen stellen sich ein auf -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
 Verbesserungen stellen sich ein für -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf 200 m (9% Längenanteil)
 Belastungen, die dabei zu Verschlechterungen von Aufenthaltsqualitäten führen können, stellen sich ein auf 200 m (9% Längenanteil)
 Ortslagen, in denen erhöhte Risiken für Aufenthaltsqualitäten entstehen:
    Raguhn-Jeßnitz-Raguhn
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
 Beeinträchtigende Wirkungen stellen sich ein für -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -

Quellbild nicht vorhanden

Städtebauliche Beurteilung (© GeoBasis-DE / BKG 2013 (Daten verändert))

Abb. 10: Städtebauliche Beurteilung

Quellbild nicht vorhanden

Abb. 11: Legende zu Abbildung 10

2.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
