5 Teilprojekt 4

B 2 OU Wellaune

5.1 Übersicht

Quellbild nicht vorhanden
Abb. 1: Lage der Maßnahme

5.2 Grunddaten

ProjektnummerB2-G20-SN-T4-SN
BundeslandSachsen
StraßeB 2
Verbindungsfunktionsstufe 0/1Nein
Anzahl der Teilprojekte0
Länge3,0 km
Bautyp(en), Bauziel(e)2-streifiger Neubau
Planungsstände1)Vorentwurf in Bearbeitung seit 07.03.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 20300 Kfz/24h
im Planfall 20307.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

DringlichkeitseinstufungVordringlicher Bedarf (VB)

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
5,9--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

5,9
davon
Länder0,0
Kommunen0,0
Deutsche Bahn0,0
Sonstige0,0
Summe Dritter0,0
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
0,0--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
5,9--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
5,6--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.


BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)1,8
Umweltbetroffenheit (Modul B)mittel
Raumordnerische Bedeutung (Modul C)nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)unbedeutend

Begründung der Dringlichkeitseinstufung

Aufgrund des Nutzen-Kosten-Verhältnisses ist das Projekt ausreichend wirtschaftlich. Es erfolgt eine Einstufung in den Vordringlichen Bedarf (VB), weil:

es sich um den Netzschluss mit der Ortsumgehung Dübenhandelt.

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Die B 2 verläuft durch das Ortszentrum des Ortsteils Wellaune von Bad Düben. Die Ortsumgehung wird primär durch die Notwendigkeit der Entflechtung des Durchgangsverkehrs vom Innerortsverkehr in Wellaune mit dem Ziel der wesentlichen Verkehrsreduzierung innerhalb der Ortslage erforderlich. In Wellaune sind drei Bundesstraßen miteinander verknüpft. Das führt abschnittsweise zu sehr hohen Verkehrsbelastungen und insbesondere zu hohem Schwerverkehrsaufkommen (SVZ 2010: 10.300 kfz/24h bei 8% SV). Starke Beeinträchtigungen infolge erheblicher Schadstoff- und Lärmimmissionen sowie Gefahren beim Überqueren der Bundesstraße sind zudem eine erhebliche Beeinträchtigung der Wohnqualität innerhalb der Ortslage. Sowohl die Breiten des öffentlichen Verkehrsraumes und die vorhandene Linienführung innerhalb der Ortsdurchfahrt entsprechen nicht den Anforderungen an eine Bundesstraße.

5.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B2-G20-SN-T4-SN_Lageplan_01.pdf (1.2MB)
Quelle: © Landesvermessungsamt Sachsen

Betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerSachsen
Betroffene Kreise/kreisfreie StädteNordsachsen
Betroffene Wahlkreise (des Bundes)Nordsachsen (151)

5.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Unter verkehrlichen Aspekten ist die östliche Umgehung die Vorzugsvariante. Durch die westlichen Umgehungen werden Bereiche mit sehr hohem Raumwiderstand gequert. Die Vorzugsvariante quert einen relativ konfliktarmen Korridor und ist damit hinsichtlich der Schutzwürdigkeit von Natur und Landschaft deutlich die günstigste Variante. Die Nullvariante (Beibehaltung der verkehrlichen Situation innerhalb der Ortslage Wellaune ohne geplante Neubaumaßnahme) ist im Hinblick auf die perspektivische Verkehrsentwicklung nicht nachhaltig. Erforderliche Lärmschutzmaßnahmen sind nicht realisierbar.

5.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Quellbild nicht vorhanden
Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

5.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße  Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall0Kfz/Tag
im Planfall7.000Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall0%
im Planfall16%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)0,89Mio. Pkw-km/a
(87 % Fahrzweck Privat, 13 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV-0,04Mio. Pkw-h/a
(87 % Fahrzweck Privat, 13 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-h/a
Veränderung der Reisezeit im PV-0,06Mio. Personen-h/a
(91 % Fahrzweck Privat, 9 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)-0,43Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV0,00Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km-0,01Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km0,01Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin0,00Mio. l/a
Diesel-0,09Mio. l/a
Gas0,00Mio. l/a
Elektro0,02Mio. kWh/a
Veränderung der Abgasemissionen (PV+GV)PkwLkwKfz
Stickoxid-Emissionen (NOx)-0,01-0,35-0,35t/a
Kohlenmonoxid-Emissionen (CO)-0,540,21-0,33t/a
Kohlendioxid-Emissionen (CO2)26,89-249,01-222,11t/a
Kohlenwasserstoff-Emissionen (HC)0,010,010,02t/a
Feinstaub-Emissionen (PM)0,00-0,00-0,00t/a
Schwefeldioxid-Emissionen (SO2)0,00-0,000,00t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen
der Reisezeitverluste über alle Routen
0,00Tsd. h/a
Veränderung der Trennwirkungen-0,22Tsd. Personen-h/a

5.7 Nutzen-Kosten-Analyse (Modul A)

Jährliche
Nutzen
[Mio.
€/Jahr]
Barwert
der Nutzen
[Mio. €]
Veränderung der Betriebskosten im Personen- und GüterverkehrNB0,0962,096
Fahrzeugvorhaltekosten-0,009-0,203
Betriebsführungskosten (Personal)0,0851,859
Betriebsführungskosten (Betrieb)0,0200,440
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-0,013-0,281
Veränderung der VerkehrssicherheitNS-0,016-0,355
Veränderung der Reisezeit im PersonenverkehrNRZ0,2776,048
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min0,0000,000
Veränderung der Transportzeit der Ladung im GüterverkehrNTZ-0,030-0,651
Veränderung der impliziten NutzenNI0,0000,000
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-0,014-0,309
Veränderung der GeräuschbelastungNG0,0651,408
InnerortsNGi0,1182,569
AusserortsNGa-0,053-1,161
Veränderung der AbgasbelastungenNA0,0380,836
Stickoxid-Emissionen (NOx)NA10,0050,119
Kohlenmonoxid-Emissionen (CO)NA20,0000,000
Kohlendioxid-Emissionen (CO2)NA30,0320,702
Kohlenwasserstoff-Emissionen (HC)NA40,000-0,001
Feinstaub-Emissionen (PM)NA50,0010,016
Schwefeldioxid-Emissionen (SO2)NA60,000-0,001
Veränderung der innerörtlichen TrennwirkungenNT0,0010,030
Veränderung der ZuverlässigkeitNZ0,0000,000
Gesamtnutzen0,4058,823

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Planungskosten0,76-
Aus- und Neubaukosten4,86-
Summe bewertungsrelevanter Investitionskosten5,614,907

Nutzen-Kosten-Verhältnis

Barwert des Nutzens8,8 Mio. €
Barwert der bewertungsrelevanten Investitionskosten4,9 Mio. €
Nutzen-Kosten-Verhältnis (NKV)1,8

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen96 Monate
Dauer der Bauphase24 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)36 Jahre

5.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]1,935

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"mittel
Das Neubauprojekt liegt in ebenem Ackerland. Seine Wirkzone berührt ein Vogelschutzgebiet, erhebliche Beeinträchtigungen sind unwahrscheinlich. Die Hälfte des Projektes quert ein ÜSG, außerdem werden Großräume (Feucht- und Waldlebensräume) und ein LSG durchfahren.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Mio. €/a]Barwert
[Mio. €]
1.13) Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)- - 0,1182,569
Neubelastung oder stärker betroffen 0Einw. - -
Entlastung 1.310 Einw. - -
1.2 Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)0,0 Tsd. qm-0,053-1,161
1.3 Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) -124,192 t/a 0,018 0,393
1.4 Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX) -0,353 t/a 0,005 0,119
Kohlenmonoxid-Emissionen (CO) -0,327 t/a 0,000 0,000
Kohlenwasserstoff-Emissionen (HC) 0,018 t/a 0,000 -0,001
Feinstaub-Emissionen -0,002 t/a 0,001 0,016
Schwefeldioxid-Emissionen (SO2) 0,002 t/a 0,000 -0,001
Nutzensumme Umwelt1,935

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr. Kriterium Beschreibung Bewertung
absolut Betroffenheit
pro Strecken km
je Kriterium
2.1 Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung 0,0 ha 0,00 ha/km gering
2.2 Erhebliche Beeinträchtigung von Natura 2000-Gebieten gering
Erhebliche Beeinträchtigung nicht ausgeschlossen 0 Anzahl Gebiete-- -
Erhebliche Beeinträchtigung wahrscheinlich 0 Anzahl Gebiete - - -
2.3 Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) 0,0 ha 0,00 ha/km gering
2.4 Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) mittel
1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) 1,7 km 0,54 km/km -
1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) 0,0 km 0,00 km/km -
1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren 0 Anzahl - - -
2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken - Anzahl - - -
2.5 Flächeninanspruchnahme 8,9 ha - - -
2.6 Durchfahrung von Überschwemmungsgebieten 1,7 km 0,53 km/km hoch
2.7 Durchfahrung von Wasserschutzgebieten 0,0 km 0,00 km/km gering
2.8 Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) 0,0 ha - - gering
2.9 Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes 3,4 ha 1,07 ha/km mittel

Zusätzliche bewertungsrelevante Sachverhalte

1Trassenführung verursacht nur indirekte Betroffenheiten-
2 Querungshilfen eingeplant -
3 Bündelungsmöglichkeit mit bestehenden Vorbelastungen -
4 Sonstiges: -
  -
Die zusätzlichen Sachverhalte führen
zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-
zu keiner Veränderung des ErgebnissesX
zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Quellbild nicht vorhanden

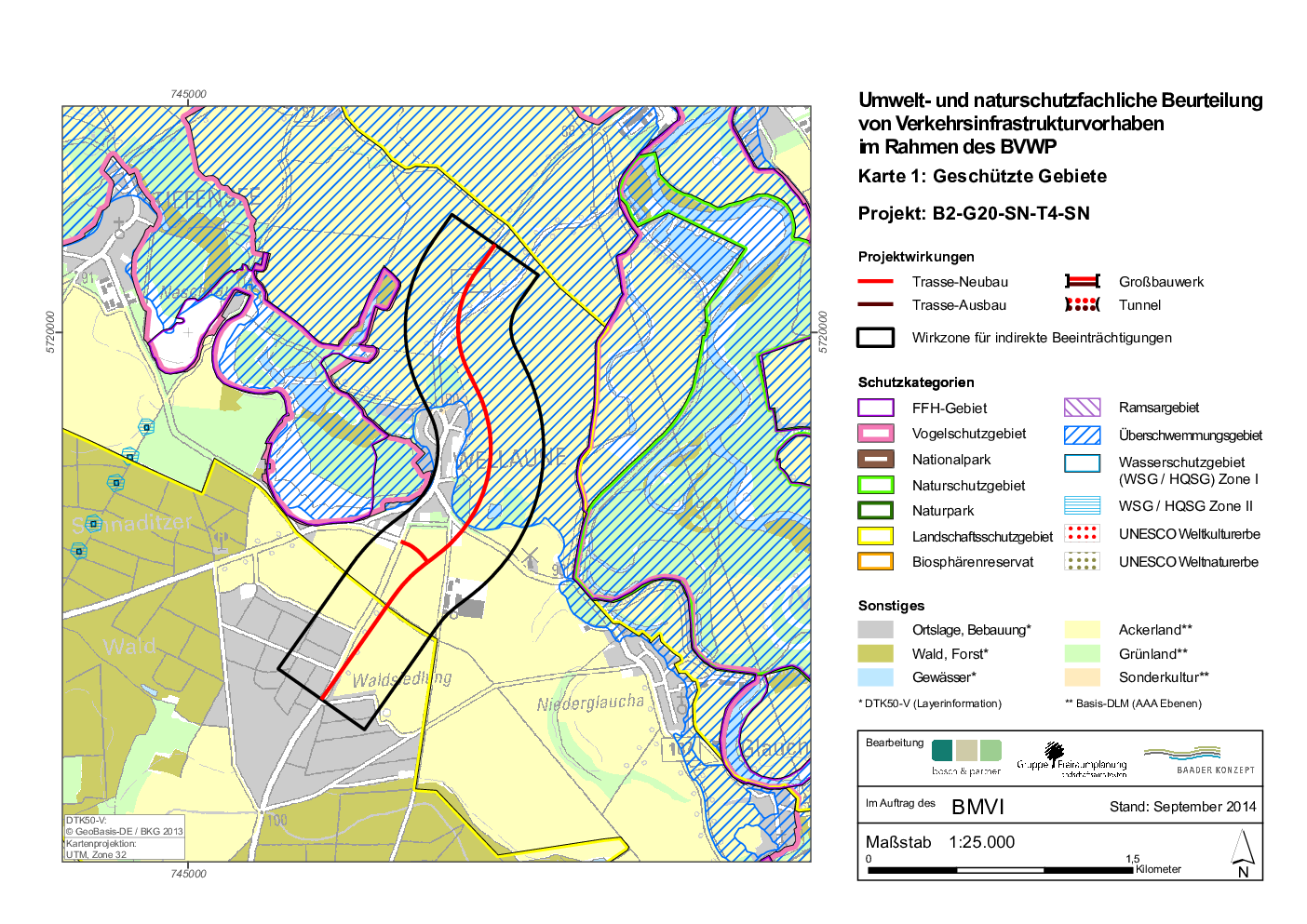

Abb. 8: Geschützte Gebiete
Quellbild nicht vorhanden
Abb. 9: Bereiche ohne spezifischen Gebietsschutz

5.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

5.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt keine städtebauliche Bedeutung.

Begründung

Bei einer erwogenen Realisierung der Maßnahme werden im Vergleich zur Situation im Bezugsfall auf allen betroffenen Streckenabschnitten nur geringe Unterschiede in den Verkehrsintensitäten, auftreten. Wirksamkeiten oder Beeinträchtigungen können daher nicht ausgewiesen werden. Städtebauliche Potentiale lassen sich deshalb voraussichtlich nicht oder nur auf niedrigem Niveau aktivieren.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
 Innerörtliche Entlastungen stellen sich ein auf -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
 Innerörtliche Entlastungen stellen sich ein auf -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
 Verbesserungen stellen sich ein für -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -

5.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
