1 Gesamtprojekt

ABS Berlin – Angermünde – Stralsund

1.1 Übersicht

Abb. 1: Lage der Maßnahme

1.2 Grunddaten

Projektnummer	2-055-V01
Maßnahmetitel	ABS Berlin – Angermünde – Stralsund
Teilmaßnahmen	Ausbau Berlin - Angermünde - Stralsund
Maßnahmenbeschreibung	abschnittsweise Ertüchtigung Berlin - Angermünde - Pasewalk - Stralsund auf Vmax = 160 km/h
Länge	203,00 km

Dringlichkeitseinstufung

Vordringlicher Bedarf (VB)

Kostenbestandteile (netto ohne Mehrwertsteuer)	[Mio. €]
Ausbau-/Neubaukosten (Baukosten ohne Ersatzanteile, ohne Planungskosten)	449,3
Erhaltungs- bzw. Ersatzkosten	265,1
Gesamte Planungskosten für Aus-/Neubau	80,9
Noch zu tätigende Planungskosten für Aus-/Neubau	80,9
Gesamte Haushaltsrelevante Projektkosten BVWP (Gesamtprojektkosten, ggf. mit Ersatzanteilen, inkl. der gesamten Planungskosten)	795,3
Haushaltsrelevante Projektkosten BVWP (Gesamtprojektkosten, ggf. mit Ersatzanteilen, inkl. noch zu tätigende Planungskosten)	795,3
Bewertungsrelevante Ausbau-/Neubaukosten (Aus- und Neubaukosten, inkl. noch zu tätigender Planungskosten für Aus-/Neubau)	530,2
Bewertungsrelevante Ausbau-/Neubaukosten, Preisstand 2012¹⁾ (Aus- und Neubaukosten, inkl. noch zu tätigender Planungskosten für Aus-/Neubau)	504,0

1) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.

Bewertungsergebnisse	Projektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)	1,2
Umweltbetroffenheit (Modul B)	-
Raumordnerische Bedeutung (Modul C)	-
Engpassbeseitigung / starke Engpassminderung	nein
Fahrzeitverkürzungen [in Minuten]	25

Begründung der Dringlichkeitseinstufung

niedriges NKV, Reisezeitverkürzung, keine hohe Umweltbetroffenheit, TEN-Kernnetzkorridor

Projektbegründung/Notwendigkeit des Projektes

Zur verbesserten Anbindung der Region Vorpommern an den Großraum Berlin mit marktgerechten Reisezeiten im Zuge des Fernverkehrskonzeptes der Deutschen Bahn und der verbesserten Hinterlandanbindung des Fährhafens Sassnitz-Mukran wird ein Ausbau der Strecke Berlin - Angermünde - Pasewalk - Stralsund geprüft. Hierfür ist die Ertüchtigung der derzeit nur für 120 km/h ausgelegten Strecke für Geschwindigkeiten bis zu 160 km/h vorgesehen.

1.3 Lage der Trasse und betroffene Kreise

Länderübergreifendes Projekt	ja
Betroffene Bundesländer	BE, BB, MV
Betroffene Kreise / kreisfreie Städte	Berlin, Stadt; Barnim, Landkreis; Uckermark, Landkreis; Greifswald, Kreisfreie Stadt; Stralsund, Kreisfreie Stadt; Nordvorpommern, Kreis; Ostvorpommern, Kreis; Uecker-Randow
Betroffene Wahlkreise (des Bundes)	Vorpommern-Rügen - Vorpommern-Greifswald I (015); Mecklenburgische Seenplatte I - Vorpommern-Greifswald II (016); Uckermark - Barnim I (057); Märkisch-Oderland - Barnim II (059); Berlin-Mitte (075); Berlin-Pankow (076)

1.4 Alternativenprüfung

Keine

1.5 Verkehrsbelastungen im Bezugs- und Planfall

PV/GV

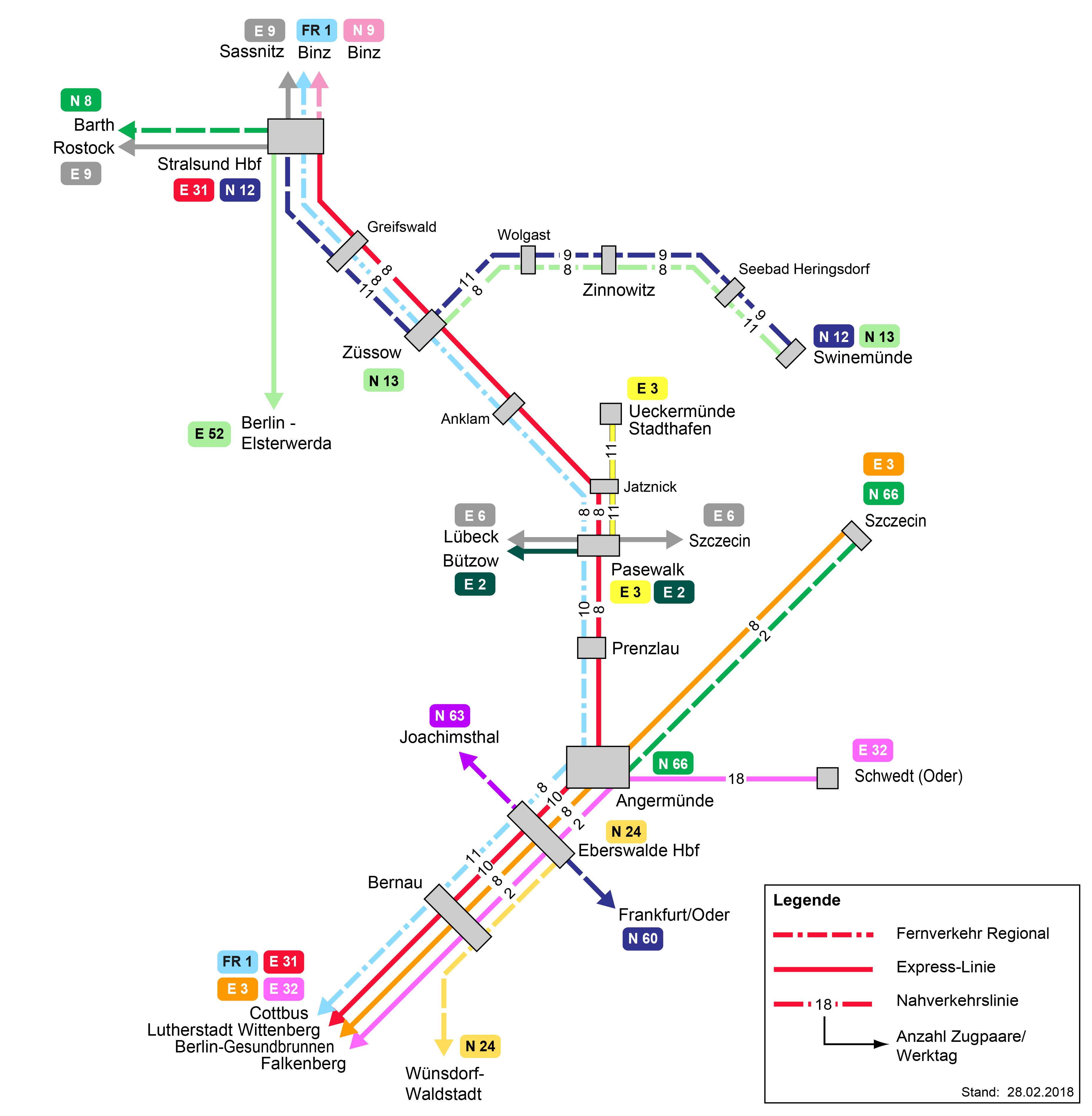

Abb. 2: Bedienungsangebote des SPV im Bezugsfall

Abb. 3: Verkehrsbelastungen des SPV im Bezugsfall 2030 (Reisende/Jahr)

Verkehrsbelastung in SGV-Zügen/Tag Bezugsfall 2030

Abb. 4: Verkehrsbelastungen des SGV im Bezugsfall 2030 (Züge/Tag)

Abb. 5: Bedienungsangebote des SPV im Planfall

Abb. 6: Verkehrsbelastungen des SPV im Planfall 2030 (Reisende/Jahr)

Verkehrsbelastung in SGV-Zügen/Tag Planfall 2-055-V01

Abb. 7: Verkehrsbelastungen des SGV im Planfall 2030 (Züge/Tag)

Abb. 8: Differenz-Belastungen des SPV zwischen dem Planfall und dem Bezugsfall 2030 (Reisende/Jahr)

Differenzbelastung in SGV-Zügen/Tag zwischen Planfall 2-055-V01 und Bezugsfall 2030

Abb. 9: Differenz-Belastungen des SGV zwischen dem Planfall und dem Bezugsfall 2030 (Züge/Tag)

Engpassauflösung im Maßnahmenbereich

Auslastung - Bezugsfall 2030	Auslastung - Planfall 2-055-V01
Abb. 10: Engpassbeseitigung – Durchschnittliche Streckenauslastung im Bezugs- und Planfall im Maßnahmenbereich in %

Verminderung der Überlastung im Schienennetz

	Anzahl Kilometer Schiene mit einer Überlastung (Auslastung > 110%) im deutschen Schienennetz
	Bezugsfall 2030	Planfall 2030
Zeitscheibe	Kilometer Schienenstrecke (Anteil am Gesamtnetz)	Kilometer Schienenstrecke (Anteil am Gesamtnetz)
06-09 Uhr	3.236 km (8,3%)	3.197 km (8,2%)
09-16 Uhr	1.994 km (5,1%)	1.996 km (5,1%)
16-19 Uhr	2.560 km (6,5%)	2.551 km (6,5%)
19-22 Uhr	1.962 km (5,0%)	1.959 km (5,0%)
22-06 Uhr	530 km (1,4%)	530 km (1,4%)
Gesamter Tag	764 km (2,0%)	764 km (2,0%)

Verminderung von außerplanmäßigen Wartezeiten im deutschen Schienennetz

	Entwicklung von außerplanmäßigen Wartezeiten (vergleichbar mit Stauwartezeiten) im deutschen Netz
Bezugsfall 2030	119.384 Zug-h/a
Planfall 2030	119.411 Zug-h/a
Änderung	27 Zug-h/a (0,0% des Bezugsfalls)

Hierbei ist zu berücksichtigen, dass es durch Realisierung des Projektes im Planfall zu höheren Kapazitäten und damit zu Mehrverkehr kommt (z.B. durch Verkehrsverlagerungen auf die Schiene). Die Pünktlichkeit würde ohne diesen Mehrverkehr stärker steigen.

Veränderung der Zuverlässigkeit
Pünktlichkeit aller Güterzüge im Bezugsfall	95	%
Veränderung der Pünktlichkeit aller Güterzüge (Planfall-Bezugsfall)	0,00	%-Punkte
Veränderung der absoluten Anzahl pünktlicher Güterzüge (Planfall - Bezugsfall)	9	Züge/a
Veränderung des Verspätungsumfanges aller verspäteteten Züge (Planfall - Bezugsfall)	3	Zug-h/a
Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner
Neubelastung oder stärker betroffen	2) s. 1.10	Einwohner
Entlastung	2) s. 1.10	Einwohner

Ausgewählte Fahrzeitverkürzung im Maßnahmenbereich

Berlin - Stralsund 25 min

1.6 Zentrale verkehrliche / physikalische Wirkungen

Auswirkungen des Projektes auf den Personenverkehr
Aufkommensänderungen, davon aus
Verlagerungen vom Pkw auf den Schienenpersonenverkehr	450	Tsd. Personenfahrten/a
Verlagerungen vom Schienenpersonenverkehr auf den Pkw	0	Tsd. Personenfahrten/a
Verlagerungen vom Luftverkehr auf den Schienenpersonenverkehr	6	Tsd. Personenfahrten/a
induziertem Verkehr im Schienenpersonenverkehr	70	Tsd. Personenfahrten/a
Veränderung der Pkw-Betriebsleistungen (Planfall - Bezugsfall)	-43.924	Tsd. Pkw-km/a
Veränderung der Betriebsleistungen des Schienenpersonenverkehrs (Planfall - Bezugsfall)	0	Tsd. Zug-km/a
Veränderung der Zugeinsatzzeiten des Schienenpersonenverkehrs (Planfall - Bezugsfall)	-7	Tsd. Zug-h/a
Veränderung der Verkehrsleistungen des Schienenpersonenverkehrs (Planfall - Bezugsfall), davon aus
verbleibendem Verkehr im Schienenpersonenverkehr	1.916	Tsd. Personen-km/a
verlagertem Verkehr vom Pkw auf den Schienenpersonenverkehr	68.310	Tsd. Personen-km/a
verlagertem Verkehr vom SPV auf den Pkw	32	Tsd. Personen-km/a
verlagertem Verkehr vom Luftverkehr auf den Schienenpersonenverkehr	3.286	Tsd. Personen-km/a
induziertem Verkehr im Schienenpersonenverkehr	9.114	Tsd. Personen-km/a
Veränderung der Reisezeiten (Planfall - Bezugsfall), davon aus
verbleibendem Verkehr im Schienenpersonenverkehr	-864	Tsd. Personen-h/a
verlagertem Verkehr vom Pkw auf den Schienenpersonenverkehr	148	Tsd. Personen-h/a
verlagertem Verkehr vom SPV auf den Pkw	0	Tsd. Personen-h/a
verlagertem Verkehr vom Luftverkehr auf den Schienenpersonenverkehr	-2	Tsd. Personen-h/a
induziertem Verkehr im Schienenpersonenverkehr	148	Tsd. Personen-h/a

Auswirkungen des Projektes auf den Güterverkehr
Aufkommensänderungen, davon aus
Verlagerungen vom Lkw auf den Schienengüterverkehr	9	Tsd. t/a
Verlagerungen vom Binnenschiff auf den Schienengüterverkehr	0	Tsd. t/a
Veränderung der Lkw-Betriebsleistungen (Planfall - Bezugsfall)	-550	Tsd. Lkw-km/a
Veränderung der Lkw-Fahrten (Planfall - Bezugsfall)	-1	Lkw-Fahrten/a
Veränderung der Betriebsleistungen des Schienengüterverkehrs (Planfall - Bezugsfall)	17	Tsd. Zug-km/a
Veränderung der Zugeinsatzzeiten des Schienengüterverkehrs (Planfall - Bezugsfall)	2	Tsd. Zug-h/a
Veränderung der Transportleistungen des Schienengüterverkehrs, davon aus
Verlagerungen vom Lkw auf den Schienengüterverkehr	6.206	Tsd. tkm/a
Verlagerungen vom Binnenschiff auf den Schienengüterverkehr	0	Tsd. tkm/a
Veränderung der Transportzeiten der Ladung (Planfall - Bezugsfall), davon aus
verbleibendem Verkehr	431	Tsd. t-h/a
Verlagerungen vom Lkw auf den Schienengüterverkehr	-31	Tsd. t-h/a
Verlagerungen vom Binnenschiff auf den Schienengüterverkehr	0	Tsd. t-h/a

Veränderung der Abgasemissionen (Summe Personen- und Güterverkehr über alle Verkehrsmittel, Planfall - Bezugsfall)
Stickoxid (NO_x)	-9	t/a
Kohlenmonoxid (CO)	-6	t/a
Kohlendioxid (CO₂)	-5.235	t/a
Kohlenwasserstoff (HC)	-2	t/a
Feinstaub (PM)	0	t/a
Schwefeldioxid (SO₂)	-1	t/a

1.7 Nutzen-Kosten-Analyse (Modul A)

Nutzen

Nutzenkomponenten des Personenverkehrs		Jährliche Nutzen [T€/Jahr]	Barwert der Nutzen [Mio. Euro]
Veränderung der Betriebskosten	NB
Pkw		10.196	185,3
Schienenpersonenverkehr		2.568	46,7
Luftverkehr		332	6,0
Veränderung der Abgasbelastungen	NA
Pkw		922	16,8
Schienenpersonenverkehr		99	1,8
Luftverkehr		96	1,8
Veränderung der Verkehrssicherheit	NS
Pkw		1.493	27,1
Schienenpersonenverkehr		0	0,0
Veränderung der Reisezeit	NRZ
aus verbleibendem Verkehr		12.754	231,8
aus induziertem Verkehr		-2.206	-40,1
aus Verlagerungen zwischen Pkw und Schienenpersonenverkehr		-3.130	-56,9
aus Verlagerungen zwischen Luft- und Schienenpersonenverkehr		-52	-0,9
davon Reisezeitnutzen aus Einzelreisezeitgewinnen (< 2 min)		100	1,8
Veränderung der impliziten Nutzen	NI
aus induziertem Verkehr		3.074	55,9
aus Verlagerungen zwischen Pkw und Schienenpersonenverkehr		4.850	88,1
aus Verlagerungen zwischen Luft- und Schienenpersonenverkehr		-78	-1,4
Summe Nutzen Personenverkehr		30.919	561,9

Nutzenkomponenten des Güterverkehrs		Jährliche Nutzen [T€/Jahr]	Barwert der Nutzen [Mio. Euro]
Veränderung der Betriebskosten	NB
Lkw		549	10,0
Schienengüterverkehr		-275	-5,0
Binnenschiff		0	0,0
Veränderung der Abgasbelastungen	NA
Lkw		62	1,1
Schienengüterverkehr		-21	-0,4
Binnenschiff		0	0,0
Veränderung der Verkehrssicherheit	NS
Lkw		19	0,3
Schienengüterverkehr		-6	-0,1
Binnenschiff		0	0,0
Veränderung der Transportzeit der Ladung	NTZ
aus verbleibendem Verkehr		-102	-1,9
aus Verlagerungen vom Lkw auf den Schienengüterverkehr		1	0,0
aus Verlagerungen vom Binnenschiff auf den Schienengüterverkehr		0	0,0
Veränderung der impliziten Nutzen	NI
aus Verlagerungen vom Lkw auf den Schienengüterverkehr		-2	0,0
aus Verlagerungen vom Binnenschiff auf den Schienengüterverkehr		0	0,0
Veränderung der Zuverlässigkeit	NZ
aus verbleibendem Verkehr		27	0,5
Summe Nutzen Güterverkehr		253	4,6

Sonstige Nutzenkomponenten		Jährliche Nutzen [T€/Jahr]	Barwert der Nutzen [Mio. Euro]
Veränderung der Instandhaltungs- und Betriebskosten der Verkehrswege	NW	-2.824	-51,3
Veränderung der Lebenszyklusemissionen von Treibhausgasen der Infrastruktur	NL	-235	-4,3
Veränderung der Geräuschbelastungen	NG
innerorts		2) s. 1.10	2) s. 1.10
außerorts		2) s. 1.10	2) s. 1.10

Summe Nutzen Personenverkehr		30.919	561,9
Summe Nutzen Güterverkehr		253	4,6
Summe Nutzen		28.113	510,9

Kosten

Bewertungsrelevante Kosten	Kosten [Mio. €]	Barwert der Kosten [Mio. €]
Noch offene Planungskosten für Aus- und Neubau	76,9	-
Aus- und Neubaukosten	427,1	-
Summe bewertungsrelevante Investitionskosten	504,0	440,0

Nutzen-Kosten-Verhältnis

Barwert der Nutzen	510,9 Mio. €
Barwert der bewertungsrelevanten Investitionskosten	440,0 Mio. €
Nutzen-Kosten-Verhältnis (NKV)	1,2

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen	7 Jahre
Dauer der Bauphase	4 Jahre
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)	27 Jahre

1.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]

16,70

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

		Beschreibung		Bewertung
Nr.	Kriterium	Differenz Planfall-Bezugsfall		Nutzen [Tsd. €/a]	Barwert [Mio. €]
1.1	Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner	-	-	2) s. 1.10	0,000
	Neubelastung oder stärker betroffen	2) s. 1.10	Einw.	-	-
	Entlastung	2) s. 1.10	Einw.	-	-
1.2	Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)	2) s. 1.10	qm	2) s. 1.10	0,000
1.3	Kohlendioxid-Emissionen (CO₂) (bestehend aus CO₂ aus Betrieb und CO₂-Äquivalenten aus Lebenszyklusemissionen)	-5.235	t/a	758	13,800
1.4	Luftschadstoff-Emissionen
	Stickoxid-Emissionen (NO_X)	-9	t/a	132	2,400
	Kohlenmonoxid-Emissionen (CO)	-6	t/a	0	0,000
	Kohlenwasserstoff-Emissionen (HC)	-2	t/a	3	0,100
	Feinstaub-Emissionen	0	t/a	18	0,300
	Schwefeldioxid-Emissionen (SO₂)	-1	t/a	11	0,200
	Nutzensumme Umwelt				16,70

1.9 Raumordnerische Beurteilung (Modul C)

Eine raumordnerische Analyse wurde nicht durchgeführt.

1.10 Ergänzende Betrachtungen

Nicht bewertungsrelevant.

2) Zum Zeitpunkt der Veröffentlichung des Bundesverkehrswegeplans 2030 stand die detaillierte Ausgestaltung dieses Projekts noch nicht fest. Daher wurde diesem Schienenwegeprojekt eine durchschnittliche Lärm-Betroffenheit zu Grunde gelegt: Basis hierfür waren alle Projekte, für die bis zur Veröffentlichung des Bundesverkehrswegeplans 2030 eine individuelle Lärmbewertung vorgenommen werden konnte. Eine projektspezifische Untersuchung der Lärmwirkungen und ggf. gemäß Bundes-Immissionsschutzgesetz (BImSchG) in Verbindung mit der Verkehrslärmschutzverordnung (16. BImSchV) erforderlicher Maßnahmen findet im weiteren Planungsprozess statt. Im Rahmen des gemäß § 18 AEG erforderlichen Planfeststellungsverfahrens ist zu prüfen, ob in den Planungen des Planungsträgers die gesetzlichen Bestimmungen u.a. im Hinblick auf Umweltauswirkungen im erforderlichen Umfang berücksichtigt werden.
