1 Gesamtprojekt

B 54 n OU Limburg - Diez

1.1 Übersicht

Quellbild nicht vorhanden
Abb. 1: Lage der Maßnahme

1.2 Grunddaten

ProjektnummerB54/417-G30-HE-RP
BundeslandHessen, Rheinland-Pfalz
StraßeB 54 n
Verbindungsfunktionsstufe 0/1Nein
Anzahl der Teilprojekte4
Länge10,1 km
Bautyp(en), Bauziel(e)2-streifiger Neubau /
4-streifiger Neubau
Planungsstände1)Raumordnungsverfahren in Vorbereitung seit 30.07.2013
Umweltverträglichkeits- / Variantenunt. abgeschlossen seit 28.06.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 20300 Kfz/24h
im Planfall 203011.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

Dringlichkeitseinstufungsiehe Teilprojekte

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
101,8--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

101,8
davon
Länder0,0
Kommunen0,0
Deutsche Bahn0,0
Sonstige0,0
Summe Dritter0,0
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
0,0--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
101,8--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
98,1--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.

Kostenaufteilung bei länderübergreifenden Projekten[Mio. €]Länge
Hessen55,8
Rheinland-Pfalz46,0

BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)2,8
Umweltbetroffenheit (Modul B)gering
Raumordnerische Bedeutung (Modul C)nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)mittel

Begründung der Dringlichkeitseinstufung

Dringlichkeitsbegründung siehe Teilprojekte.

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Im geltenden Bundesverkehrswegeplan ist die Ortumgehung in die Kategorie „Weiterer Bedarf mit Planungsrecht“ eingestuft.

1.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B54_417-G20-HE-RP-LP 6.1.3.pdf (3.6MB)
Quelle: © Landesvermessungsamt Hessen und © Landesvermessungsamt Rheinland-Pfalz
LPL_2_1_B54_417-G20-HE-RP-LP 6.2.3.pdf (1.4MB)
Quelle: © Landesvermessungsamt Hessen und © Landesvermessungsamt Rheinland-Pfalz

Betroffene Kreise

Länderübergreifendes Projektja
Betroffene BundesländerHessen, Rheinland-Pfalz
Betroffene Kreise/kreisfreie StädteLimburg-Weilburg, Landkreis; Rhein-Lahn-Kreis
Betroffene Wahlkreise (des Bundes)Rheingau-Taunus - Limburg (178); Montabaur (205)

1.4 Der Anmeldung zugrundegelegte Alternativenprüfung

siehe Einzelprojektbeschreibung

1.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Quellbild nicht vorhanden
Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden

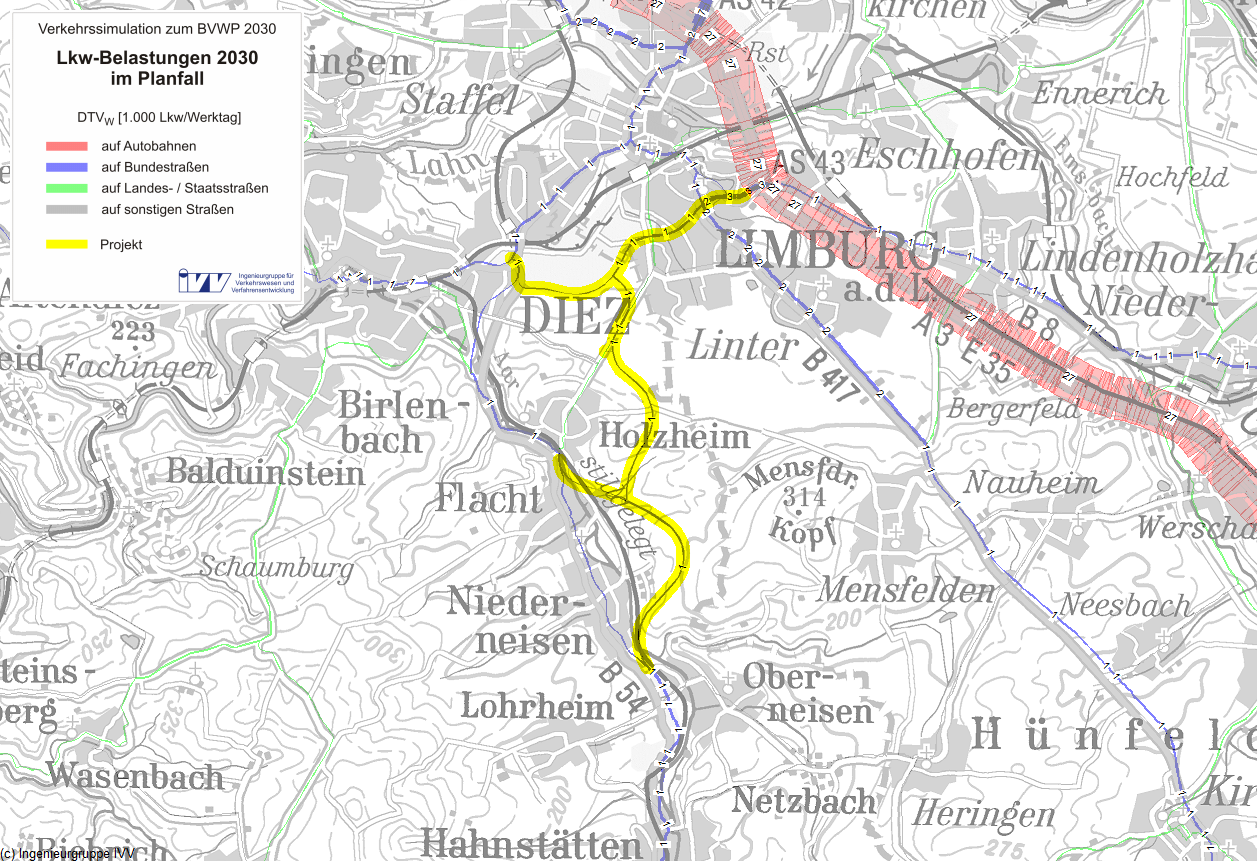

Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

1.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße  Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall0Kfz/Tag
im Planfall11.000Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall0%
im Planfall7%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)9,36Mio. Pkw-km/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr3,97Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV-0,78Mio. Pkw-h/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,05Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-h/a
Veränderung der Reisezeit im PV-1,07Mio. Personen-h/a
(90 % Fahrzweck Privat, 10 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,07Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)0,25Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV-0,04Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km-0,03Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km-0,01Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin0,17Mio. l/a
Diesel0,09Mio. l/a
Gas0,08Mio. l/a
Elektro0,19Mio. kWh/a
Veränderung der Abgasemissionen (PV+GV)PkwLkwKfz
Stickoxid-Emissionen (NOx)0,45-1,56-1,11t/a
Kohlenmonoxid-Emissionen (CO)4,31-0,883,44t/a
Kohlendioxid-Emissionen (CO2)933,07-23,89909,18t/a
Kohlenwasserstoff-Emissionen (HC)0,22-0,040,19t/a
Feinstaub-Emissionen (PM)0,03-0,010,03t/a
Schwefeldioxid-Emissionen (SO2)0,030,000,03t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen
der Reisezeitverluste über alle Routen
0,00Tsd. h/a
Veränderung der Trennwirkungen-13,62Tsd. Personen-h/a

1.7 Nutzen-Kosten-Analyse (Modul A)

Jährliche
Nutzen
[Mio.
€/Jahr]
Barwert
der Nutzen
[Mio. €]
Veränderung der Betriebskosten im Personen- und GüterverkehrNB1,88338,691
Fahrzeugvorhaltekosten0,3386,947
Betriebsführungskosten (Personal)3,26066,987
Betriebsführungskosten (Betrieb)-1,715-35,243
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-0,143-2,942
Veränderung der VerkehrssicherheitNS2,11643,478
Veränderung der Reisezeit im PersonenverkehrNRZ6,075124,828
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min0,69414,268
Veränderung der Transportzeit der Ladung im GüterverkehrNTZ0,1062,187
Veränderung der impliziten NutzenNI1,03821,328
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-0,097-1,998
Veränderung der GeräuschbelastungNG0,4529,279
InnerortsNGi0,61412,614
AusserortsNGa-0,162-3,336
Veränderung der AbgasbelastungenNA-0,110-2,251
Stickoxid-Emissionen (NOx)NA10,0170,351
Kohlenmonoxid-Emissionen (CO)NA20,000-0,004
Kohlendioxid-Emissionen (CO2)NA3-0,132-2,709
Kohlenwasserstoff-Emissionen (HC)NA40,000-0,006
Feinstaub-Emissionen (PM)NA50,0060,127
Schwefeldioxid-Emissionen (SO2)NA60,000-0,009
Veränderung der innerörtlichen TrennwirkungenNT0,0871,791
Veränderung der ZuverlässigkeitNZ0,0000,000
Gesamtnutzen11,407234,383

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Planungskosten14,89-
Aus- und Neubaukosten83,19-
Summe bewertungsrelevanter Investitionskosten98,0884,199

Nutzen-Kosten-Verhältnis

Barwert des Nutzens234,4 Mio. €
Barwert der bewertungsrelevanten Investitionskosten84,2 Mio. €
Nutzen-Kosten-Verhältnis (NKV)2,8

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen138 Monate
Dauer der Bauphase48 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)36 Jahre

1.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]5,030

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"gering
Die Neubautrasse verläuft in vier Abschnitten. In T1 und T2 umfährt sie Limburg südlich. In T1 teilweise in Tunnelbauweise. In T3 umfährt sie Holzheim und in T4 Flacht und Niederneisen. Beeinträchtigt werden vor allem Acker-, Gehölz- und Grünlandstrukturen. In T4 werden die Auenbereiche der Aar mit Hilfe von Brückenbauwerken gequert. Lt. Ländermeldung werden die Retentionsfunktion und der Feuchtlebensraumverbund der Aar durch Talbauwerke aufrechterhalten. Im Süden der Trasse T4 befindet sich ein BfN-Kernraum (Trockenlebensraum) und ein BfN-Großraum (Trockenlebensraum). Die Trasse in T3 zerschneidet 2 Wasserschutzgebiete (Zone III). Im Wirkraum von T2 befindet sich ein WSG (ZoneIII). Weitere Bereiche mit besonderen Umweltqualitäten sind nicht betroffen.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Mio. €/a]Barwert
[Mio. €]
1.13) Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)- - 0,61412,614
Neubelastung oder stärker betroffen 0Einw. - -
Entlastung 906 Einw. - -
1.2 Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)0,0 Tsd. qm-0,162-3,336
1.3 Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) 1.579,785 t/a -0,229 -4,707
1.4 Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX) -1,111 t/a 0,017 0,351
Kohlenmonoxid-Emissionen (CO) 3,435 t/a 0,000 -0,004
Kohlenwasserstoff-Emissionen (HC) 0,185 t/a 0,000 -0,006
Feinstaub-Emissionen 0,028 t/a 0,006 0,127
Schwefeldioxid-Emissionen (SO2) 0,034 t/a 0,000 -0,009
Nutzensumme Umwelt5,030

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr. Kriterium Beschreibung Bewertung
absolut Betroffenheit
pro Strecken km
je Kriterium
2.1 Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung 0,0 ha 0,00 ha/km gering
2.2 Erhebliche Beeinträchtigung von Natura 2000-Gebieten gering
Erhebliche Beeinträchtigung nicht ausgeschlossen 0 Anzahl Gebiete-- -
Erhebliche Beeinträchtigung wahrscheinlich 0 Anzahl Gebiete - - -
2.3 Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) 1,9 ha 0,19 ha/km mittel
2.4 Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) gering
1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) 0,0 km 0,00 km/km -
1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) 0,0 km 0,00 km/km -
1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren 0 Anzahl - - -
2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken - Anzahl - - -
2.5 Flächeninanspruchnahme 36,0 ha - - -
2.6 Durchfahrung von Überschwemmungsgebieten 0,0 km 0,00 km/km gering
2.7 Durchfahrung von Wasserschutzgebieten 0,0 km 0,00 km/km gering
2.8 Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) 0,0 ha - - gering
2.9 Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes 0,0 ha 0,00 ha/km gering

Zusätzliche bewertungsrelevante Sachverhalte

1Trassenführung verursacht nur indirekte Betroffenheiten-
2 Querungshilfen eingeplant -
3 Bündelungsmöglichkeit mit bestehenden Vorbelastungen -
4 Sonstiges: -
  -
Die zusätzlichen Sachverhalte führen
zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-
zu keiner Veränderung des ErgebnissesX
zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-

Eine Kartendarstellung für ein Hauptprojekt, welches Teilprojekte enthält, ist nicht vorgesehen. Es wird auf die Kartendarstellungen der Teilprojekte verwiesen.

1.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

1.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt eine mittlere städtebauliche Bedeutung.

Begründung

Es sind Wirkungen auf mittlerem Niveau ohne nennenswerte Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

StraßenraumeffekteSanierungseffekteFlächen- und Erschließungseffekte
Wirksamkeitsgrad52,0%0,0%0,0%
Beeinträchtigungsgrad 0,0%0,0%0,0%
Wirkungsumfang 6.400 m700 m0 Einw.
Bewertung der pos. Wirkungen++
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutungmittel

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
 Innerörtliche Entlastungen stellen sich ein auf 6.400 m (100% Längenanteil)
 Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf 3.300 m (52% Längenanteil)
 Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen:
    Limburg a.d. Lahn, Limburg a.d. Lahn-Lindenholzhausen, Flacht, Niederneisen
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
 Innerörtliche Entlastungen stellen sich ein auf 700 m (100% Längenanteil)
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
 Verbesserungen stellen sich ein für -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
 Beeinträchtigende Wirkungen stellen sich ein für -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -

Quellbild nicht vorhanden

Städtebauliche Beurteilung (© GeoBasis-DE / BKG 2013 (Daten verändert))

Abb. 8: Städtebauliche Beurteilung

Quellbild nicht vorhanden

Abb. 9: Legende zu Abbildung 8

1.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
