1 Gesamtprojekt

B 220 OU Kleve-Kellen

1.1 Übersicht

Quellbild nicht vorhanden

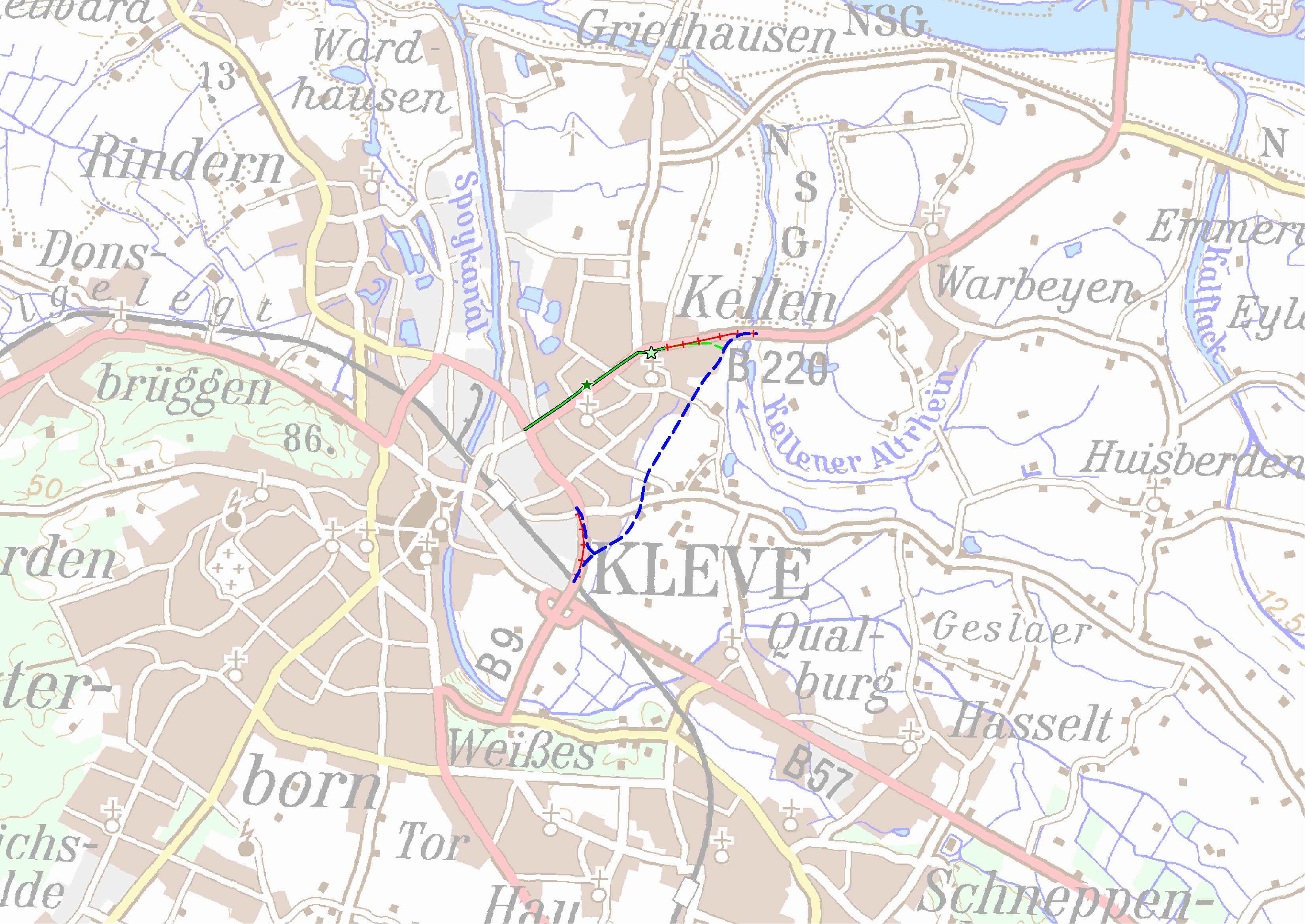

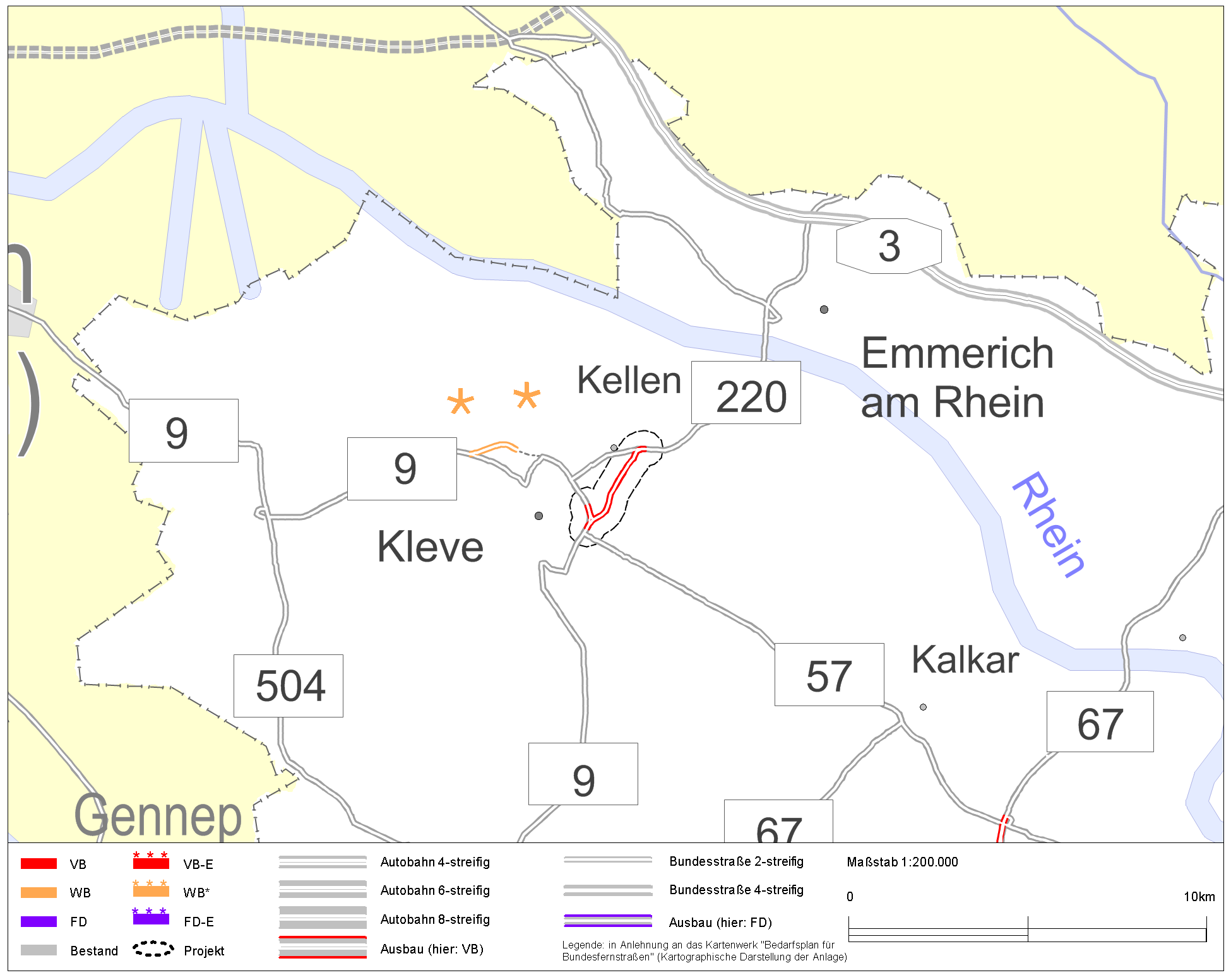

Abb. 1: Lage der Maßnahme

1.2 Grunddaten

ProjektnummerB220-G10-NW
BundeslandNordrhein-Westfalen
StraßeB 220
Verbindungsfunktionsstufe 0/1Nein
Anzahl der Teilprojekte0
Länge2,9 km
Bautyp(en), Bauziel(e)2-streifiger Neubau
Planungsstände1)Vorentwurf in Bearbeitung seit 18.09.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 20300 Kfz/24h
im Planfall 203015.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

DringlichkeitseinstufungVordringlicher Bedarf (VB)

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
8,5--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

8,5
davon
Länder0,0
Kommunen0,0
Deutsche Bahn0,0
Sonstige0,0
Summe Dritter0,0
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
0,0--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
8,5--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
8,1--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.


BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)>10
Umweltbetroffenheit (Modul B)mittel
Raumordnerische Bedeutung (Modul C)nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)hoch

Begründung der Dringlichkeitseinstufung

Das Projekt ist aufgrund des hohen Nutzen-Kosten-Verhältnisses vordringlich. Es erfolgt eine Einstufung in den Vordringlichen Bedarf (VB).

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Die B 220 neu stellt eine von der B 57 kommend und bis zur vorh. B 220 verlaufende Entlastungsstraße (Ortsumgehung vom Klever Stadtteil Kellen) dar. Somit dient sie der Entlastung der Verkehre auf den städt. Straßen einschl. der Ortsla-gen der B 9 und B 220 und trägt damit auch zur Verbesserung der Verkehrssicherheit und Umweltbelastung bei. Die Maßnahme steht im Vordringlichen Bedarf unter Neue Vorhaben ohne besondere Einschränkung. Durch die geplante Ortsumgehung werden die bestehenden verkehrsbedingten Umweltbeeinträchtigungen (Lärm, Schadstoffemissionen) innerhalb der Ortslage Kellen verrin¬gert. Die aktuelle Verkehrsbelastung der B 220 beträgt in der Ortsdurchfahrt Kellen bis zu 21.000 Kfz / 24 h (Verkehrswirtschaftliche Untersuchung zur B 9n / B 220n, IGS, 2004). Für das Jahr 2025 sind für die geplante B 220n 14.000 Kfz / 24 h prognostiziert während für die bestehende B 220 11.600 Kfz / 24 h erwartet werden. Durch die geplan-te Ortsum¬gehung wird die Verkehrsmenge innerhalb der Ortslage nahezu halbiert. Nach Abschluss der Bauarbeiten wird die Frequentierung der B 220 im Siedlungsbereich sowie auf der als Abkürzung genutzten Kreuzhofstraße und die damit ver¬bundene sehr hohe Verkehrsdichte durch die dann zur Ver¬fügung stehende Umgehungsstraße deut-lich herabgesetzt.

1.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B220-G10-NW-T1_ÜPL.pdf (1.6MB)
Quelle: © Landesvermessungsamt Nordrhein-Westfalen

Betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerNordrhein-Westfalen
Betroffene Kreise/kreisfreie StädteKleve, Kreis
Betroffene Wahlkreise (des Bundes)Wesel I (113)

1.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Im Linienbestimmungsverfahren 2007 Entscheidung für Trassenführung der Variante 2. Optimierte Verkehrsführung und geringere Beeinträchtigung des Schutzgutes Mensch (Lärm und Gebäudeverluste) als bei Variante 1, dafür jedoch Flächenbetroffenheit von Natura 2000-Gebiet und größere Auswirkungen auf Boden, Tiere und Pflanzen sowie Landschaftsbild, die jedoch kompensierbar sind.

1.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Quellbild nicht vorhanden

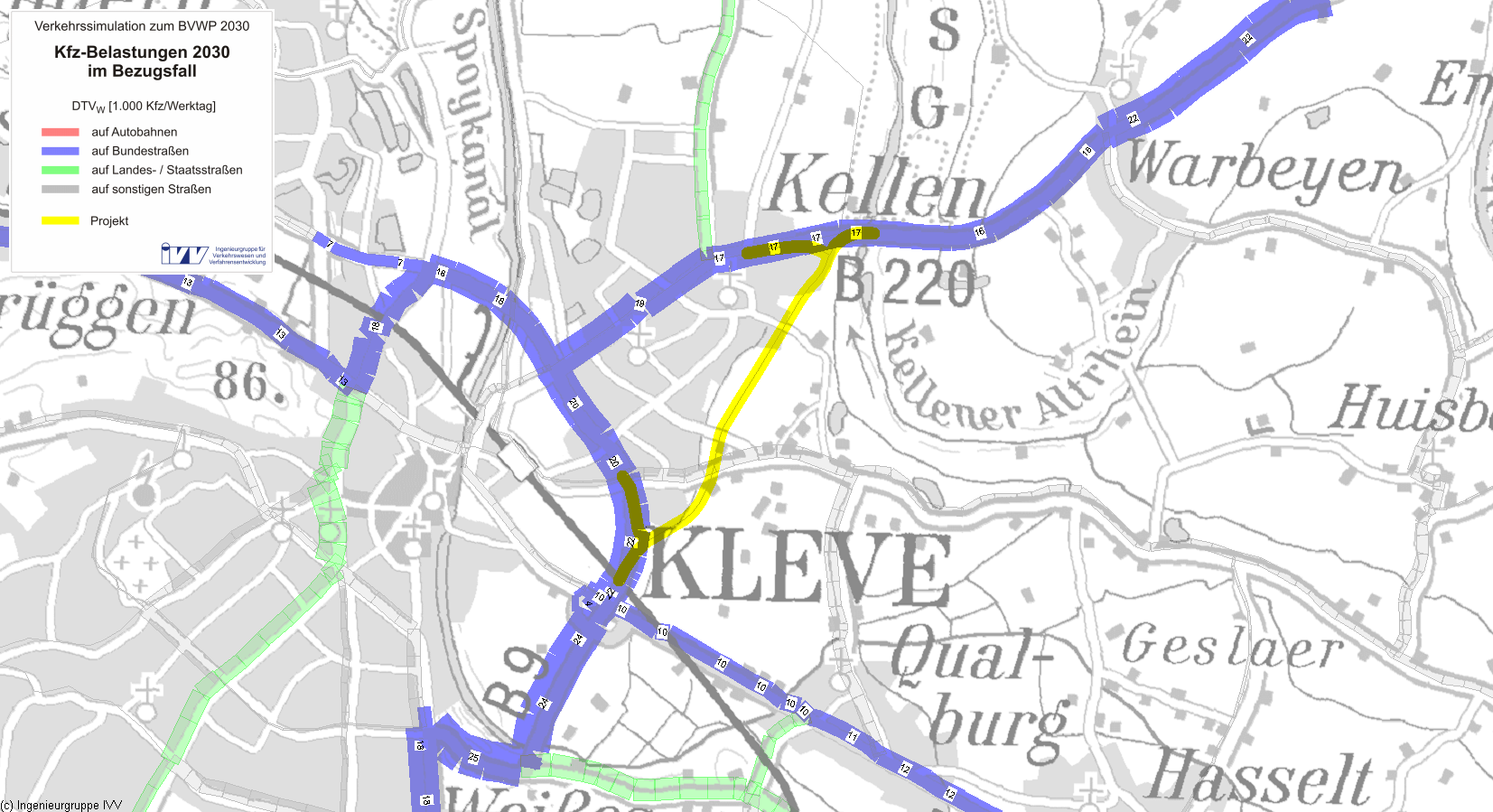

Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden

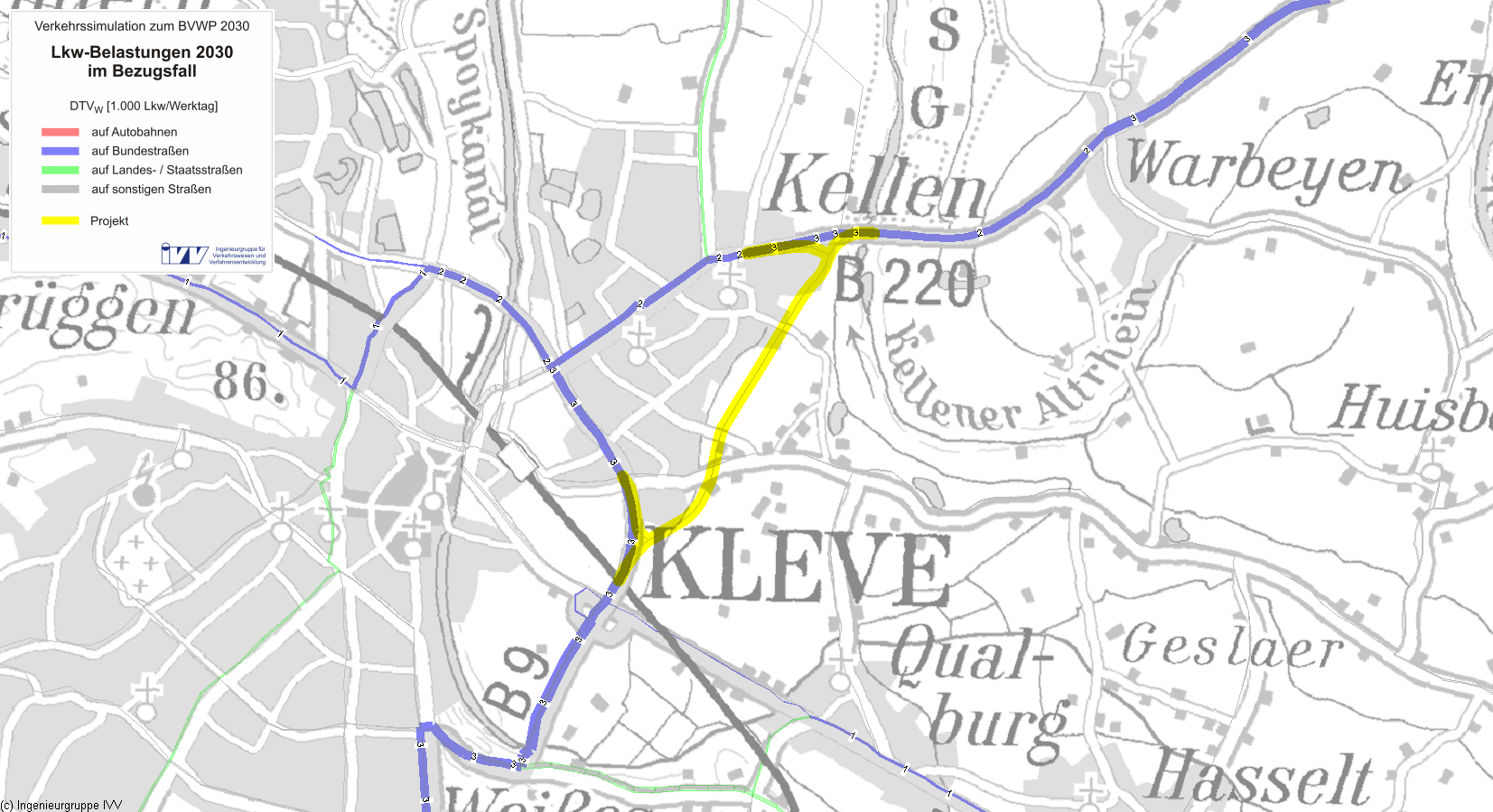

Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden

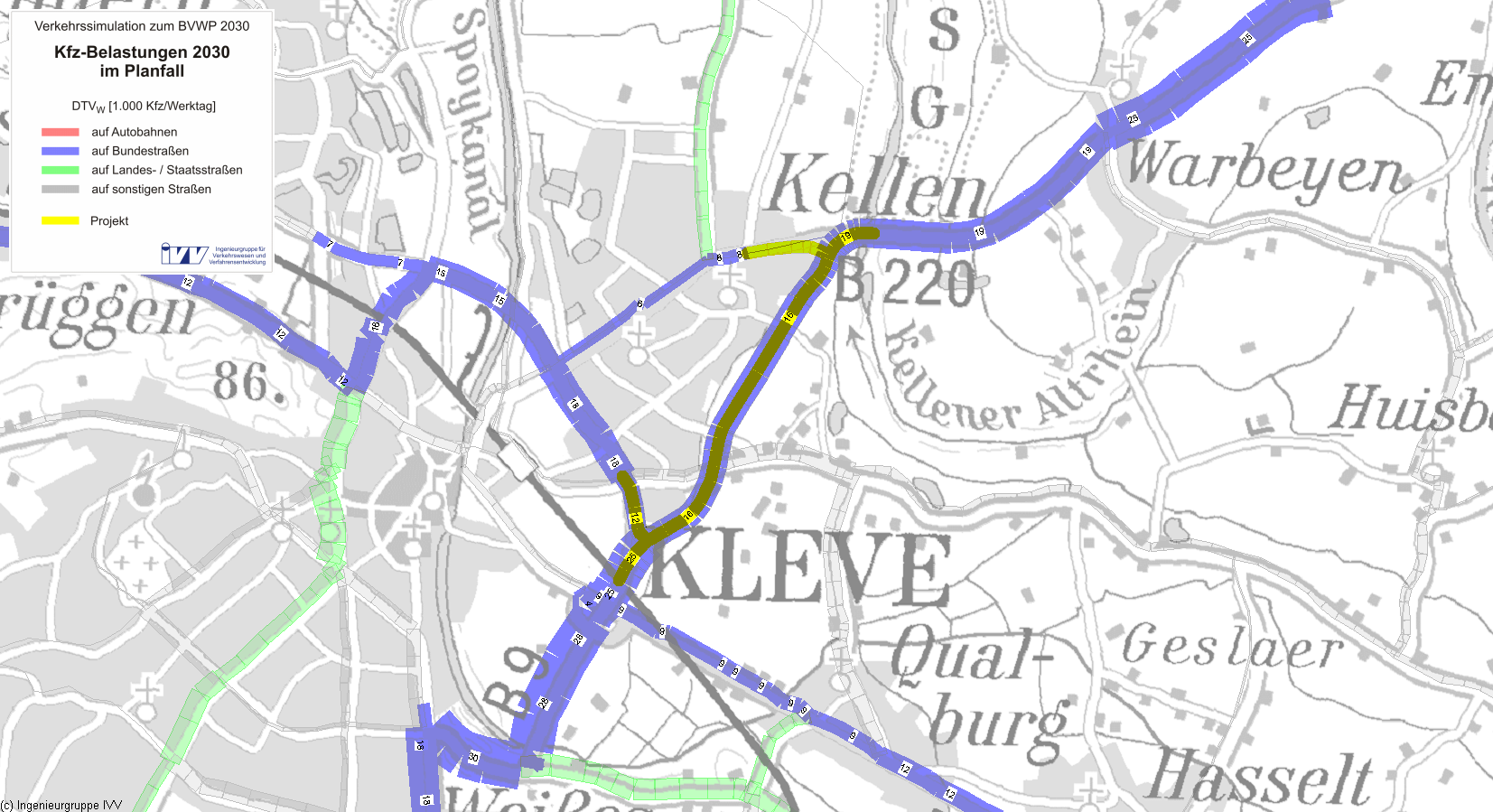

Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden

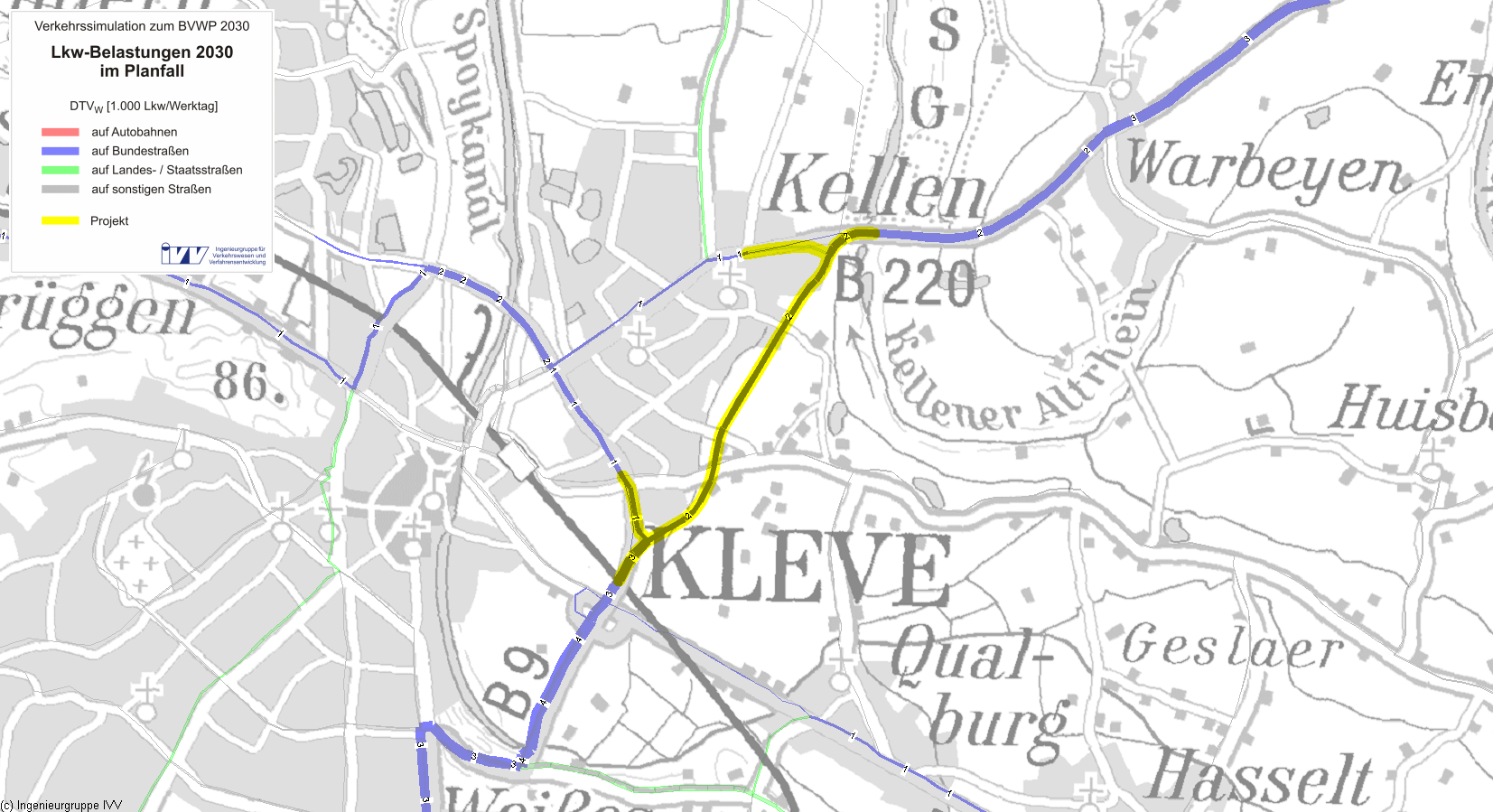

Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden

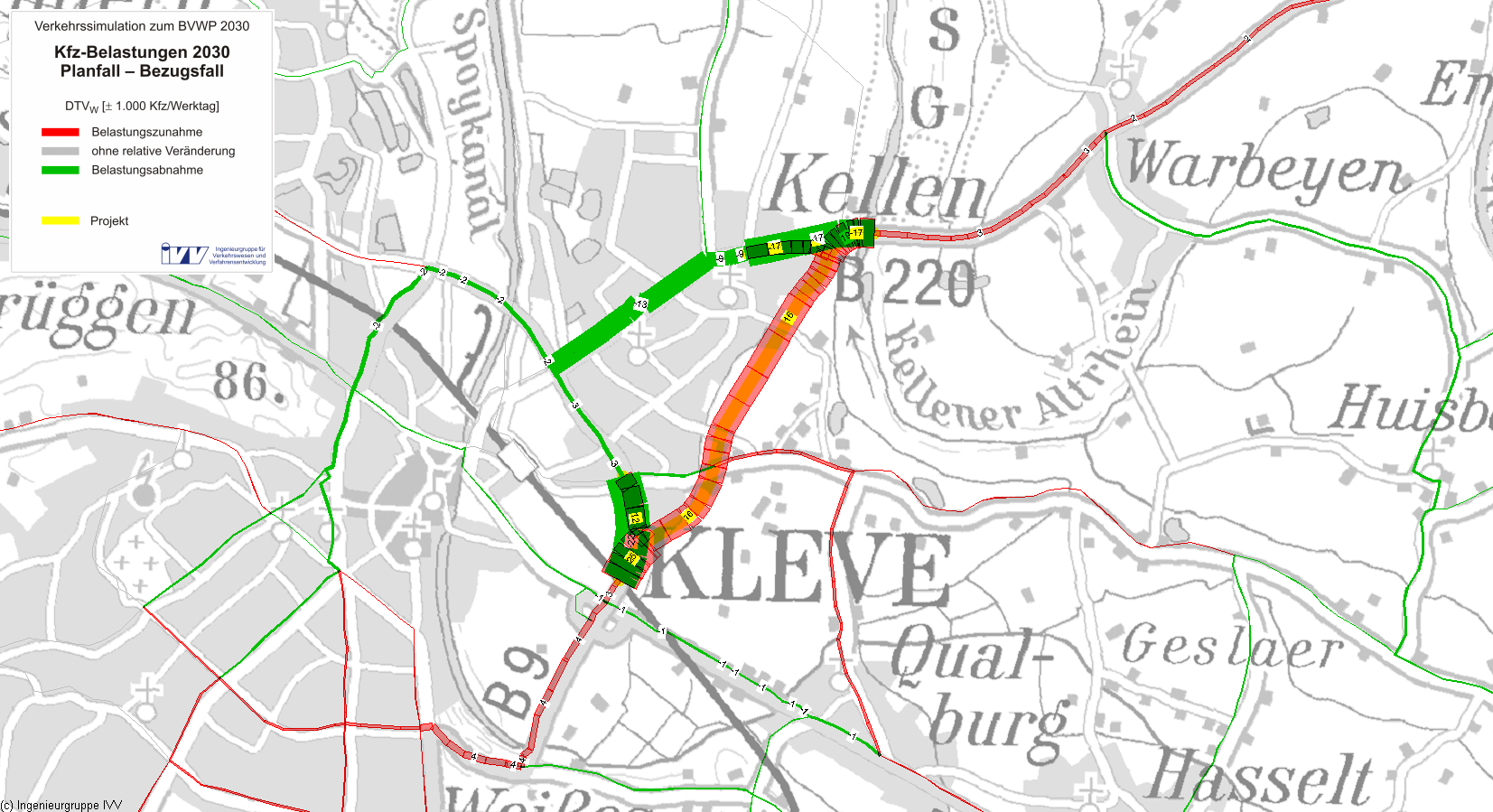

Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

Quellbild nicht vorhanden

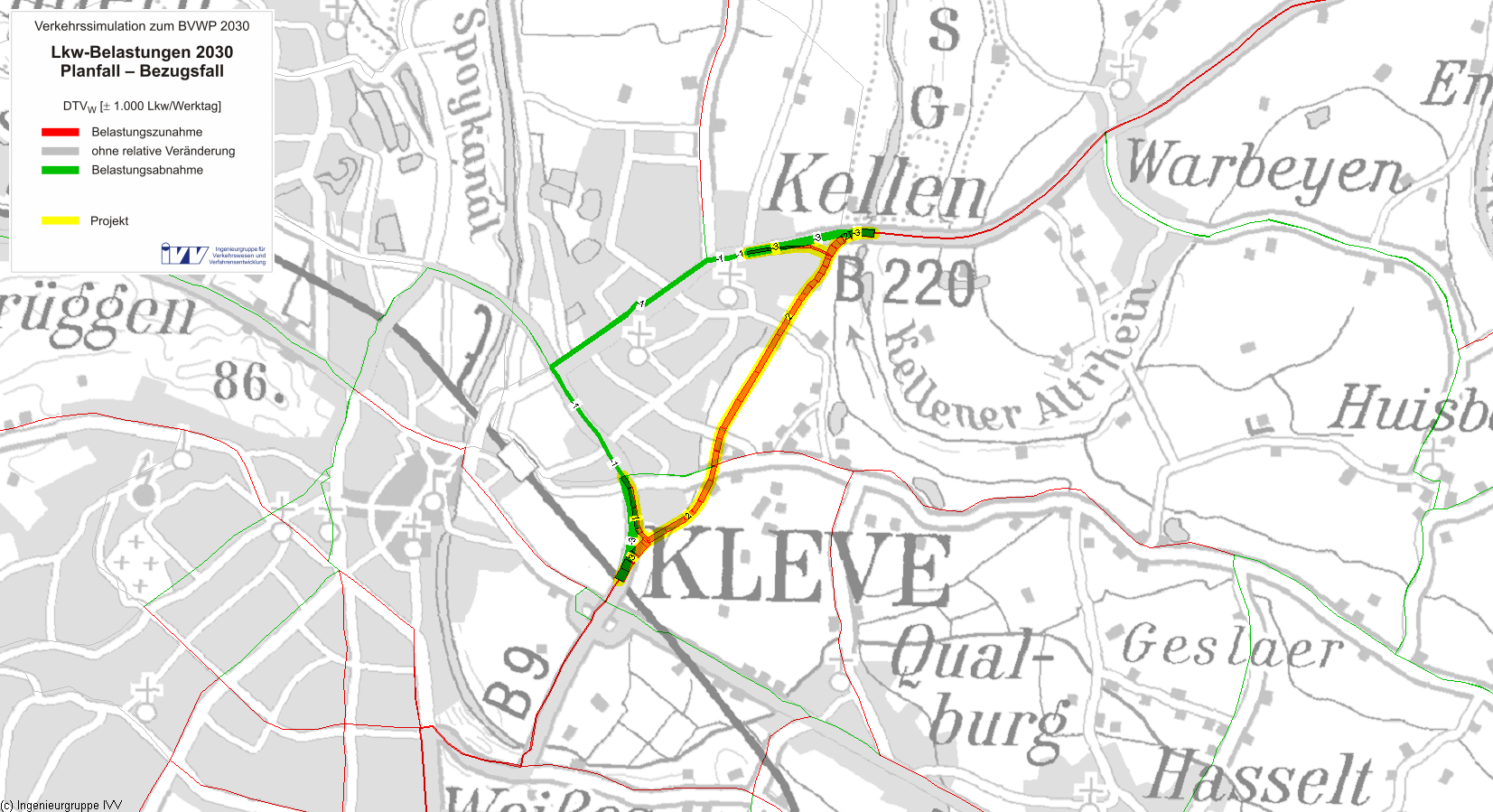

Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

1.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße  Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall0Kfz/Tag
im Planfall15.000Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall0%
im Planfall10%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)2,12Mio. Pkw-km/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,78Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV-0,54Mio. Pkw-h/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,01Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-h/a
Veränderung der Reisezeit im PV-0,81Mio. Personen-h/a
(91 % Fahrzweck Privat, 9 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,01Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)-0,29Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV-0,05Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km-0,05Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km-0,00Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin0,03Mio. l/a
Diesel-0,09Mio. l/a
Gas0,01Mio. l/a
Elektro0,04Mio. kWh/a
Veränderung der Abgasemissionen (PV+GV)PkwLkwKfz
Stickoxid-Emissionen (NOx)0,33-0,54-0,21t/a
Kohlenmonoxid-Emissionen (CO)4,67-0,484,19t/a
Kohlendioxid-Emissionen (CO2)151,29-273,64-122,35t/a
Kohlenwasserstoff-Emissionen (HC)0,06-0,020,04t/a
Feinstaub-Emissionen (PM)0,02-0,000,02t/a
Schwefeldioxid-Emissionen (SO2)0,01-0,000,01t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen
der Reisezeitverluste über alle Routen
0,00Tsd. h/a
Veränderung der Trennwirkungen-4,38Tsd. Personen-h/a

1.7 Nutzen-Kosten-Analyse (Modul A)

Jährliche
Nutzen
[Mio.
€/Jahr]
Barwert
der Nutzen
[Mio. €]
Veränderung der Betriebskosten im Personen- und GüterverkehrNB2,82255,501
Fahrzeugvorhaltekosten0,3777,424
Betriebsführungskosten (Personal)2,66552,419
Betriebsführungskosten (Betrieb)-0,221-4,343
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-0,023-0,451
Veränderung der VerkehrssicherheitNS0,3346,577
Veränderung der Reisezeit im PersonenverkehrNRZ4,23783,328
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min1,25124,598
Veränderung der Transportzeit der Ladung im GüterverkehrNTZ0,0981,931
Veränderung der impliziten NutzenNI0,1913,756
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-0,024-0,476
Veränderung der GeräuschbelastungNG0,0000,006
InnerortsNGi0,1062,077
AusserortsNGa-0,105-2,072
Veränderung der AbgasbelastungenNA0,0240,469
Stickoxid-Emissionen (NOx)NA10,0030,064
Kohlenmonoxid-Emissionen (CO)NA20,000-0,005
Kohlendioxid-Emissionen (CO2)NA30,0180,349
Kohlenwasserstoff-Emissionen (HC)NA40,000-0,001
Feinstaub-Emissionen (PM)NA50,0030,064
Schwefeldioxid-Emissionen (SO2)NA60,000-0,002
Veränderung der innerörtlichen TrennwirkungenNT0,0280,551
Veränderung der ZuverlässigkeitNZ0,0000,000
Gesamtnutzen7,687151,195

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Planungskosten1,09-
Aus- und Neubaukosten7,05-
Summe bewertungsrelevanter Investitionskosten8,146,953

Nutzen-Kosten-Verhältnis

Barwert des Nutzens151,2 Mio. €
Barwert der bewertungsrelevanten Investitionskosten7,0 Mio. €
Nutzen-Kosten-Verhältnis (NKV)>10

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen96 Monate
Dauer der Bauphase24 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)33 Jahre

1.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]-0,001

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"mittel
Neubauprojekt in landwirtschaftlich genutztem Raum in Siedlungsnähe. Die Durchfahrung eines FFH-Gebietes und VSG am Bauende des Vorhabens bildet eine Anschlussstelle an die bestehende B 220 (Vorbelastung). Das VSG wird auf kurzer Strecke randlich geschnitten, während das FFH-Gebiet nicht flächenmäßig in Anspruch genommen wird. Die Verträglichkeitsprüfungen stellen keine erheblichen Beeinträchtigungen der Natura 2000-Gebiete fest. Betroffen sind darüber hinaus Kernräume (zwei Feuchtlebensräume) durch randliche Flächenbeanspruchungen und deren Lage innerhalb der WZ des Vorhabens für indirekte Beeinträchtigungen sowie Großräume (BfN). Es werden Flächen eines RAMSAR-Gebietes und eines NSG sowie eines LSG unmittelbar beansprucht. Zusätzlich zu den bereits festgelegten CEF- und artenschutzrechtlichen Maßnahmen sind aus derzeitiger Sicht keine weiteren (technischen) Vermeidungsmaßnahmen erforderlich.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Mio. €/a]Barwert
[Mio. €]
1.13) Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)- - 0,1062,077
Neubelastung oder stärker betroffen 1.112Einw. - -
Entlastung 105 Einw. - -
1.2 Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)0,0 Tsd. qm-0,105-2,072
1.3 Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) 44,549 t/a -0,006 -0,127
1.4 Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX) -0,212 t/a 0,003 0,064
Kohlenmonoxid-Emissionen (CO) 4,188 t/a 0,000 -0,005
Kohlenwasserstoff-Emissionen (HC) 0,044 t/a 0,000 -0,001
Feinstaub-Emissionen 0,016 t/a 0,003 0,064
Schwefeldioxid-Emissionen (SO2) 0,006 t/a 0,000 -0,002
Nutzensumme Umwelt-0,001

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr. Kriterium Beschreibung Bewertung
absolut Betroffenheit
pro Strecken km
je Kriterium
2.1 Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung 3,4 ha 0,86 ha/km mittel
2.2 Erhebliche Beeinträchtigung von Natura 2000-Gebieten gering
Erhebliche Beeinträchtigung nicht ausgeschlossen 0 Anzahl Gebiete-- -
Erhebliche Beeinträchtigung wahrscheinlich 0 Anzahl Gebiete - - -
2.3 Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) 5,1 ha 1,31 ha/km hoch
2.4 Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) mittel
1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) 1,0 km 0,27 km/km -
1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) 0,0 km 0,00 km/km -
1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren 0 Anzahl - - -
2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken - Anzahl - - -
2.5 Flächeninanspruchnahme 14,5 ha - - -
2.6 Durchfahrung von Überschwemmungsgebieten 0,0 km 0,00 km/km gering
2.7 Durchfahrung von Wasserschutzgebieten 0,0 km 0,00 km/km gering
2.8 Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) 0,0 ha - - gering
2.9 Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes 2,8 ha 0,71 ha/km mittel

Zusätzliche bewertungsrelevante Sachverhalte

1Trassenführung verursacht nur indirekte Betroffenheiten-
2 Querungshilfen eingeplant -
3 Bündelungsmöglichkeit mit bestehenden Vorbelastungen -
4 Sonstiges: -
  -
Die zusätzlichen Sachverhalte führen
zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-
zu keiner Veränderung des ErgebnissesX
zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Quellbild nicht vorhanden

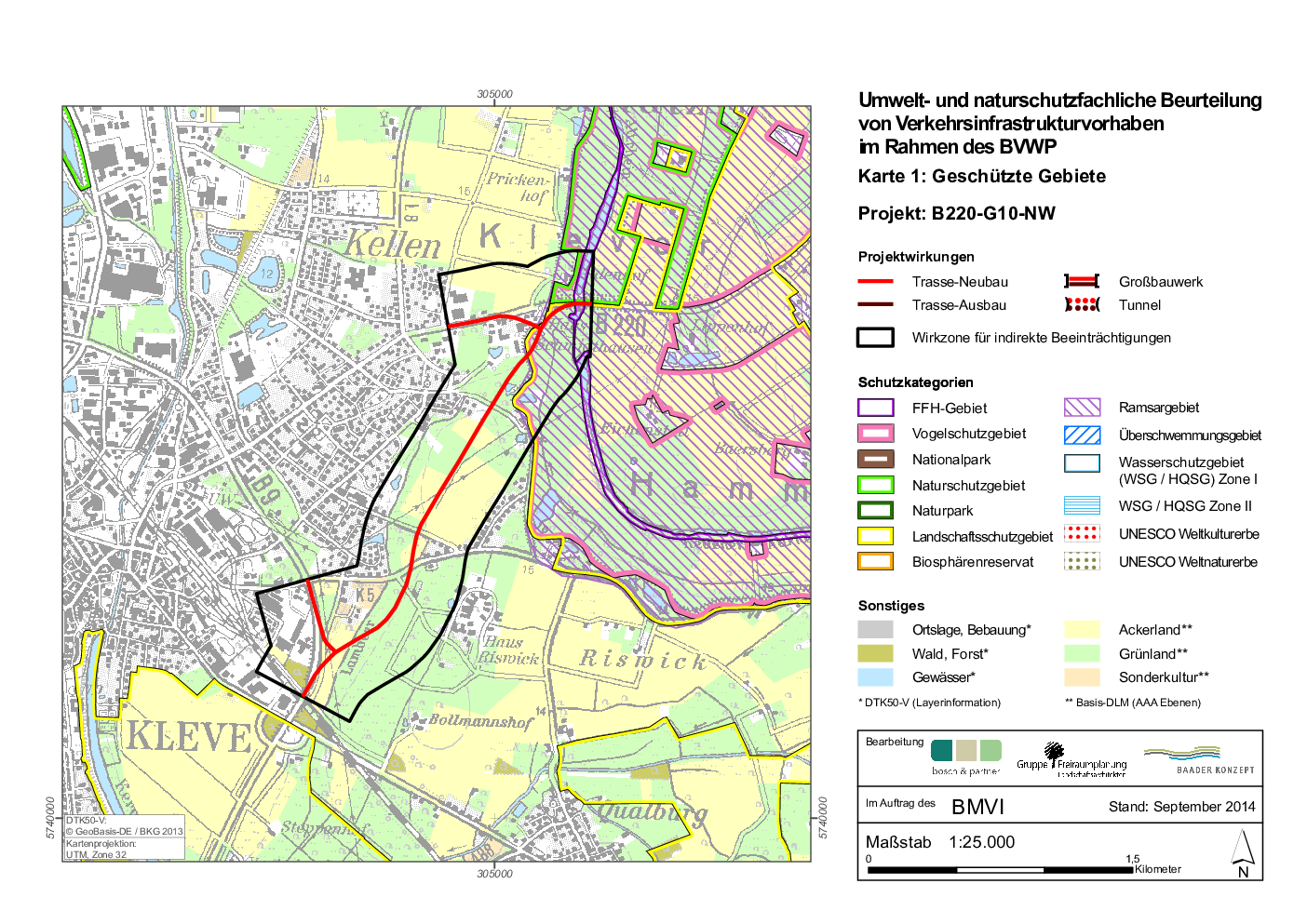

Abb. 8: Geschützte Gebiete
Quellbild nicht vorhanden

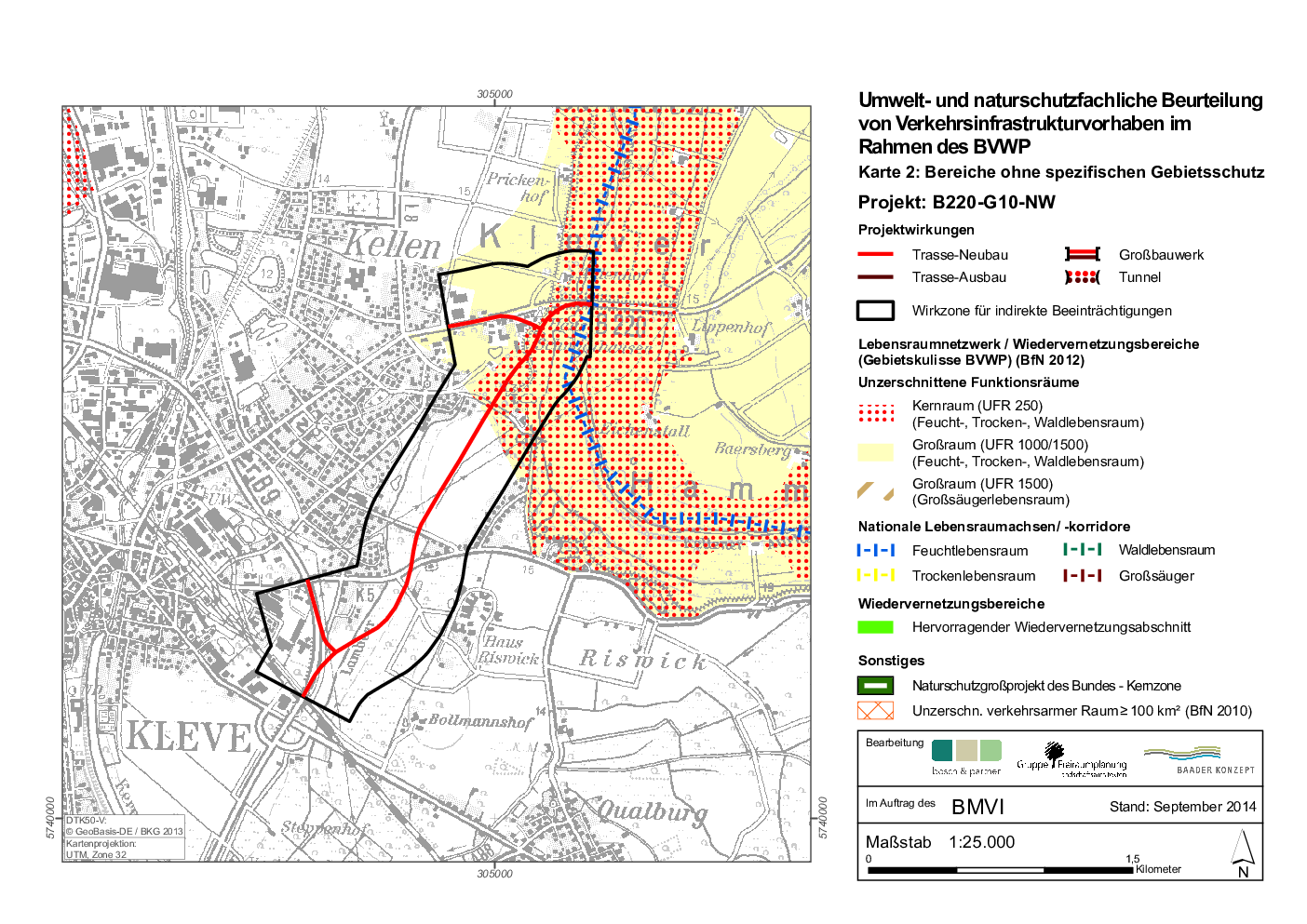

Abb. 9: Bereiche ohne spezifischen Gebietsschutz

1.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

1.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt eine hohe städtebauliche Bedeutung.

Begründung

Es sind sehr hohe Wirkungen ohne nennenswerte Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

StraßenraumeffekteSanierungseffekteFlächen- und Erschließungseffekte
Wirksamkeitsgrad89,0%0,0%0,0%
Beeinträchtigungsgrad 0,0%0,0%0,0%
Wirkungsumfang 1.400 m0 m0 Einw.
Bewertung der pos. Wirkungen++++
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutunghoch

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
 Innerörtliche Entlastungen stellen sich ein auf 1.400 m (100% Längenanteil)
 Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf 1.300 m (89% Längenanteil)
 Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen:
    Kleve
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
 Innerörtliche Entlastungen stellen sich ein auf -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
 Verbesserungen stellen sich ein für -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
 Beeinträchtigende Wirkungen stellen sich ein für -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -

Quellbild nicht vorhanden

Städtebauliche Beurteilung (© GeoBasis-DE / BKG 2013 (Daten verändert))

Abb. 10: Städtebauliche Beurteilung

Quellbild nicht vorhanden

Abb. 11: Legende zu Abbildung 10

1.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
