4 Teilprojekt 3

B 13 OU Schlungenhof

4.1 Übersicht

Quellbild nicht vorhanden
Abb. 1: Lage der Maßnahme

4.2 Grunddaten

ProjektnummerB013-G050-BY-T03-BY
BundeslandBayern
StraßeB 13
Verbindungsfunktionsstufe 0/1Nein
Anzahl der Teilprojekte0
Länge4,3 km
Bautyp(en), Bauziel(e)2-streifiger Neubau
Planungsstände1)ohne Planungsbeginn seit 16.08.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 20300 Kfz/24h
im Planfall 2030- Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

Dringlichkeitseinstufungsiehe Hauptprojekt

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
10,3--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

10,3
davon
Länder0,0
Kommunen0,4
Deutsche Bahn0,4
Sonstige0,4
Summe Dritter1,2
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
0,0--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
9,1--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
9,9--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.


BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)siehe Hauptprojekt
Umweltbetroffenheit (Modul B)mittel
Raumordnerische Bedeutung (Modul C)nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)gering

Begründung der Dringlichkeitseinstufung

Dringlichkeitsbegründung und Nutzen-Kosten-Verhältnis siehe Hauptprojekt.

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

1. Verbesserung der Verkehrsqualität auf der B 13 durch die bahnparallel verlaufende, zweistreifige OU2. Verbesserung der Anbindung der B 13 an die B 4663. Verbesserung der Verkehrssicherheit. Die DB plant auf der Bahnstrecke Ansbach-Treuchtlingen die bestehenden höhengleichen Bahnübergänge zu beseitigen. Ein gemeinschaftlicher Bau einer abgeänderten Bahnbrücke mit der OU wäre sinnvoll. 4. Verbesserung der Anbindung des Raumes Gunzenhausen und des fränkischen Seenlands an die BAB A 6 und das Oberzentrum Ansbach. Möglichkeit zum Anschluss der B 13 an die St 2222 (Seenlandstraße) und einer gemeinsamen teilplanfreien Anbindung an die B 466.5. Fahrzeitgewinn durch Wegfall der 1,5 km langen OD Schlungenhof mit Fußgängerampel und der bestehenden, mit LSA geregelten Einmündung in die B 466.6. Der Durchgangsverkehr der B 13 in Schlungenhof ist mit ~ 80 % sehr hoch. Durch die OU wird die OD um ~ 80 % entlastet. DTVw von 9.610 Fz/24h, davon 1.148 Kfz/24h Schwerverkehr (SVZ 2010)7. Lärm- und Schadstoffentlastung der Anwohner entlang der OD.

4.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B013-G050-BY-T03-BY_2013-08-16_LP-25000.pdf (1.4MB)
Quelle: Bayerische Straßenbauverwaltung

Betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerBayern
Betroffene Kreise/kreisfreie StädteWeißenburg-Gunzenhausen, Landkreis
Betroffene Wahlkreise (des Bundes)Ansbach (241)

4.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Es bietet sich die Bündelung mit der Bahnlinie an. Die Kreuzung mit der B 466 kann im Bereich eines vorhandenen ausreichend langen Unterführungsbauwerkes erfolgen, so dass dafür kein neues Bauwerk erforderlich wird.

4.5 Verkehrsbelastungen im Bezugs- und Planfall

Siehe Hauptprojekt.

4.6 Zentrale verkehrliche / physikalische Wirkungen

Siehe Hauptprojekt.

4.7 Nutzen-Kosten-Analyse (Modul A)

Siehe Hauptprojekt.

4.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Gesamtwirtschaftliche Bewertungsdaten liegen nur für das Hauptprojekt vor. Für dieses Teilprojekt ist deshalb der Umweltbeitrag Teil 1 nicht bewertungsrelevant.

Ergebnisübersicht

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"mittel
Das Neubauprojekt liegt nördlich von Gunzenhausen und umgeht die Ortschaften Schlungenhof und Laubenzedel. Es verläuft dabei über Acker- und Grünlandflächen in ebener Landschaft. Ein FFH- und Vogelschutzgebiet liegt in der Wirkzone. Das Projekt liegt östlich der parallel verlaufenden Bahntrasse und damit weiter vom Gebiet entfernt als die bisherige B 13. Erhebliche Beeinträchtigungen können ausgeschlossen werden. Zudem liegt ein Großraum (Feuchtlebensräume, BfN) in der Wirkzone. Ein Teil der Trasse quert ein ÜSG.

Karten

Nachfolgend ist in den Abbildung 2 und 3 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Quellbild nicht vorhanden

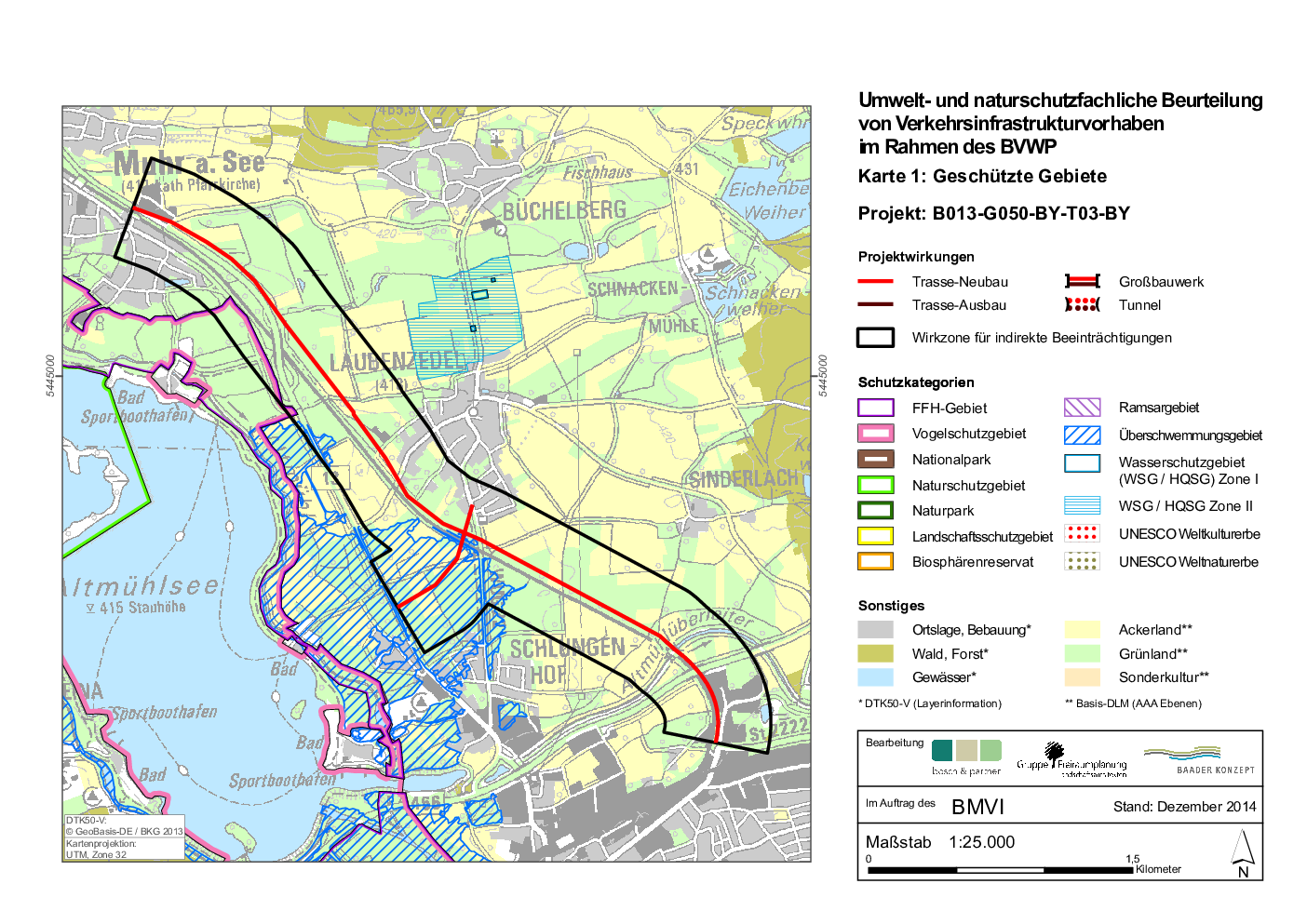

Abb. 2: Geschützte Gebiete
Quellbild nicht vorhanden
Abb. 3: Bereiche ohne spezifischen Gebietsschutz

4.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

4.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt eine geringe städtebauliche Bedeutung.

Begründung

Es sind geringe Wirkungen ohne nennenswerte Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

StraßenraumeffekteSanierungseffekteFlächen- und Erschließungseffekte
Wirksamkeitsgrad33,0%0,0%0,0%
Beeinträchtigungsgrad 0,0%0,0%0,0%
Wirkungsumfang 900 m300 m0 Einw.
Bewertung der pos. Wirkungen+
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutunggering

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
 Innerörtliche Entlastungen stellen sich ein auf 900 m (100% Längenanteil)
 Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf 300 m (33% Längenanteil)
 Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen:
    Muhr a. See
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
 Innerörtliche Entlastungen stellen sich ein auf 300 m (100% Längenanteil)
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
 Verbesserungen stellen sich ein für -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
 Beeinträchtigende Wirkungen stellen sich ein für -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -

Quellbild nicht vorhanden

Städtebauliche Beurteilung (© GeoBasis-DE / BKG 2013 (Daten verändert))

Abb. 4: Städtebauliche Beurteilung

Quellbild nicht vorhanden

Abb. 5: Legende zu Abbildung 4

4.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
