2 Teilprojekt 1

A 4 AK Köln/Ost - AS Moitzfeld

2.1 Übersicht

Quellbild nicht vorhanden
Abb. 1: Lage der Maßnahme

2.2 Grunddaten

ProjektnummerA4-G60-NW-T1-NW
BundeslandNordrhein-Westfalen
StraßeA 4
Verbindungsfunktionsstufe 0/1Ja
Anzahl der Teilprojekte0
Länge9,1 km
Bautyp(en), Bauziel(e)Erweiterung auf 6 Fahrstreifen
Planungsstände1)ohne Planungsbeginn seit 30.08.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 203083.000 Kfz/24h
im Planfall 203085.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

DringlichkeitseinstufungVordringlicher Bedarf - Engpassbeseitigung (VB-E)

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
122,4--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

60,6
davon
Länder0,0
Kommunen0,0
Deutsche Bahn0,0
Sonstige0,0
Summe Dritter0,0
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
61,8--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
60,6--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
58,3--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.


BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)6,2
Umweltbetroffenheit (Modul B)mittel
Raumordnerische Bedeutung (Modul C)nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)nicht bewertungsrelevant

Begründung der Dringlichkeitseinstufung

Das Projekt ist wirtschaftlich. Es beseitigt/mindert stark einen Engpass im Netz. Zudem liegt keine hohe Umweltbetroffenheit vor. Daher erfolgt die Einstufung in den Vordringlichen Bedarf mit Engpassbeseitigung (VB-E).

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Die ansteigende Bedeutung der Ost- West- Fernverkehre und eine stark zunehmende Verflechtung des Großraum Köln mit den Umlandgemeinden und dem Bergischen Land führt zu einem erheblichen Verkehrszuwachs auf der A4, mit bereits heute regelmäßig auftretetenden Überlastungen. Bei einer Verkehrszählung im Jahre 2009 im Rahmen der geplanten L286n wurden im betroffenen Abschnitt DTV- Werte von bis zu 92.900 Kfz/24h erfasst. Durch Unfälle/ Störungen auf der A4 ergeben sich außerordentlich lange Stauungen bis weit ins Bergische Land, sowie regelmäßige Überlastungen auf Ausweichstrecken, insbesondere der L136 (Overather Str., Kölner Str., Frankenforster Str., Lustheide) und der L288 (Friedrich-Offermann-Str.) mit DTV-Werten von bis zu 20.600 Kfz/24h. Dass sich diese unzureichenden Verkehrs- Verhältnisse noch verschlechtern werden, zeigt die Straßenbedarfsplanprognose für das Jahr 2025. Die Verkehrsbelastung für das Jahr ergibt einen Wert von 95.000 Kfz/24h mit einem LKW- Anteil von 10% (Dies entspricht nach dem HBS der Qualitätsstufe E für den nicht ausgebauten Zustand). Ein Ausbau trägt durch Anordnung von vollwertigen Standspuren zu einer Verbesserung der Verkehrssicherheit bei.

2.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_2_1_A4-G60-NW-T1-NW_ÜPL.pdf (3.1MB)
Quelle: © Landesvermessungsamt Nordrhein-Westfalen

Betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerNordrhein-Westfalen
Betroffene Kreise/kreisfreie StädteKöln, Stadt; Rheinisch-Bergischer Kreis
Betroffene Wahlkreise (des Bundes)Köln II (094); Leverkusen - Köln IV (101)

2.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Zu einem Ausbau des nicht mehr leistungsfähigen Verkehrsweges gibt es keine Alternativen. Da auf Grund der wirtschaftlichen Entwicklung der Region keine generelle Abnahme der Verkehre zu erwarten ist und die bestehenden Verkehre sowie die Prognose 2025 einen Ausbau dringend erforderlich macht, stellt somit auch die Nullvariante keine Alternative dar. Der Ausbau der A 4 zwischen dem AK Köln- Ost und der AS Moitzfeld ist somit alternativlos und dringend erforderlich.

2.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Quellbild nicht vorhanden
Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

2.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße  Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall83.000Kfz/Tag
im Planfall85.000Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall13%
im Planfall13%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)1,60Mio. Pkw-km/a
(91 % Fahrzweck Privat, 9 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV-1,21Mio. Pkw-h/a
(91 % Fahrzweck Privat, 9 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-h/a
Veränderung der Reisezeit im PV-1,75Mio. Personen-h/a
(93 % Fahrzweck Privat, 7 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)0,43Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV-0,08Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km-0,03Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km-0,04Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin1,10Mio. l/a
Diesel0,79Mio. l/a
Gas0,47Mio. l/a
Elektro0,03Mio. kWh/a
Veränderung der Abgasemissionen (PV+GV)PkwLkwKfz
Stickoxid-Emissionen (NOx)12,810,4313,24t/a
Kohlenmonoxid-Emissionen (CO)169,88-1,19168,70t/a
Kohlendioxid-Emissionen (CO2)5.503,47348,025.851,49t/a
Kohlenwasserstoff-Emissionen (HC)1,35-0,031,32t/a
Feinstaub-Emissionen (PM)0,370,010,37t/a
Schwefeldioxid-Emissionen (SO2)0,030,000,03t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen
der Reisezeitverluste über alle Routen
53,70Tsd. h/a
Veränderung der Trennwirkungen-12,15Tsd. Personen-h/a

2.7 Nutzen-Kosten-Analyse (Modul A)

Jährliche
Nutzen
[Mio.
€/Jahr]
Barwert
der Nutzen
[Mio. €]
Veränderung der Betriebskosten im Personen- und GüterverkehrNB2,89865,539
Fahrzeugvorhaltekosten0,60713,734
Betriebsführungskosten (Personal)4,35198,395
Betriebsführungskosten (Betrieb)-2,060-46,590
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-0,044-1,001
Veränderung der VerkehrssicherheitNS0,83818,955
Veränderung der Reisezeit im PersonenverkehrNRZ10,092228,223
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min0,0000,000
Veränderung der Transportzeit der Ladung im GüterverkehrNTZ0,2605,890
Veränderung der impliziten NutzenNI0,0000,000
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-0,260-5,883
Veränderung der GeräuschbelastungNG0,0000,000
InnerortsNGi0,0000,000
AusserortsNGa0,0000,000
Veränderung der AbgasbelastungenNA-1,110-25,093
Stickoxid-Emissionen (NOx)NA1-0,204-4,612
Kohlenmonoxid-Emissionen (CO)NA2-0,010-0,237
Kohlendioxid-Emissionen (CO2)NA3-0,848-19,187
Kohlenwasserstoff-Emissionen (HC)NA4-0,002-0,051
Feinstaub-Emissionen (PM)NA5-0,044-0,998
Schwefeldioxid-Emissionen (SO2)NA60,000-0,009
Veränderung der innerörtlichen TrennwirkungenNT0,0781,758
Veränderung der ZuverlässigkeitNZ0,78217,687
Gesamtnutzen13,535306,075

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Planungskosten8,86-
Aus- und Neubaukosten49,46-
Summe bewertungsrelevanter Investitionskosten58,3249,721

Nutzen-Kosten-Verhältnis

Barwert des Nutzens306,1 Mio. €
Barwert der bewertungsrelevanten Investitionskosten49,7 Mio. €
Nutzen-Kosten-Verhältnis (NKV)6,2

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen146 Monate
Dauer der Bauphase56 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)40 Jahre

2.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]-30,976

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"mittel
Das Ausbauprojekt verläuft südlich von Bergisch Gladbach in einer leicht bewegten, siedlungsnahen Landschaft. Zwei sich überlagernde FFH- und Vogelschutzgebiete im Königsforst liegen südlich der Trasse in der Wirkzone. Erhebliche Beeinträchtigungen können nicht ausgeschlossen werden.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Mio. €/a]Barwert
[Mio. €]
1.13) Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)- - 0,0000,000
Neubelastung oder stärker betroffen 0Einw. - -
Entlastung 0 Einw. - -
1.2 Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)-5,1 Tsd. qm0,0000,000
1.3 Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) 7.645,705 t/a -1,108 -25,070
1.4 Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX) 13,243 t/a -0,204 -4,612
Kohlenmonoxid-Emissionen (CO) 168,696 t/a -0,010 -0,237
Kohlenwasserstoff-Emissionen (HC) 1,324 t/a -0,002 -0,051
Feinstaub-Emissionen 0,371 t/a -0,044 -0,998
Schwefeldioxid-Emissionen (SO2) 0,029 t/a 0,000 -0,009
Nutzensumme Umwelt-30,976

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr. Kriterium Beschreibung Bewertung
absolut Betroffenheit
pro Strecken km
je Kriterium
2.1 Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung - ha - ha/km gering
2.2 Erhebliche Beeinträchtigung von Natura 2000-Gebieten mittel
Erhebliche Beeinträchtigung nicht ausgeschlossen 2 Anzahl Gebiete-- -
Erhebliche Beeinträchtigung wahrscheinlich 0 Anzahl Gebiete - - -
2.3 Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) - ha - ha/km gering
2.4 Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) gering
1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) - km - km/km -
1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) - km - km/km -
1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren - Anzahl - - -
2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken 0 Anzahl - - -
2.5 Flächeninanspruchnahme 12,6 ha - - -
2.6 Durchfahrung von Überschwemmungsgebieten - km - km/km gering
2.7 Durchfahrung von Wasserschutzgebieten - km - km/km gering
2.8 Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) - ha - - gering
2.9 Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes - ha - ha/km gering

Zusätzliche bewertungsrelevante Sachverhalte

1Trassenführung verursacht nur indirekte Betroffenheiten-
2 Querungshilfen eingeplant -
3 Bündelungsmöglichkeit mit bestehenden Vorbelastungen -
4 Sonstiges: -
  -
Die zusätzlichen Sachverhalte führen
zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-
zu keiner Veränderung des ErgebnissesX
zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Quellbild nicht vorhanden
Abb. 8: Geschützte Gebiete
Quellbild nicht vorhanden

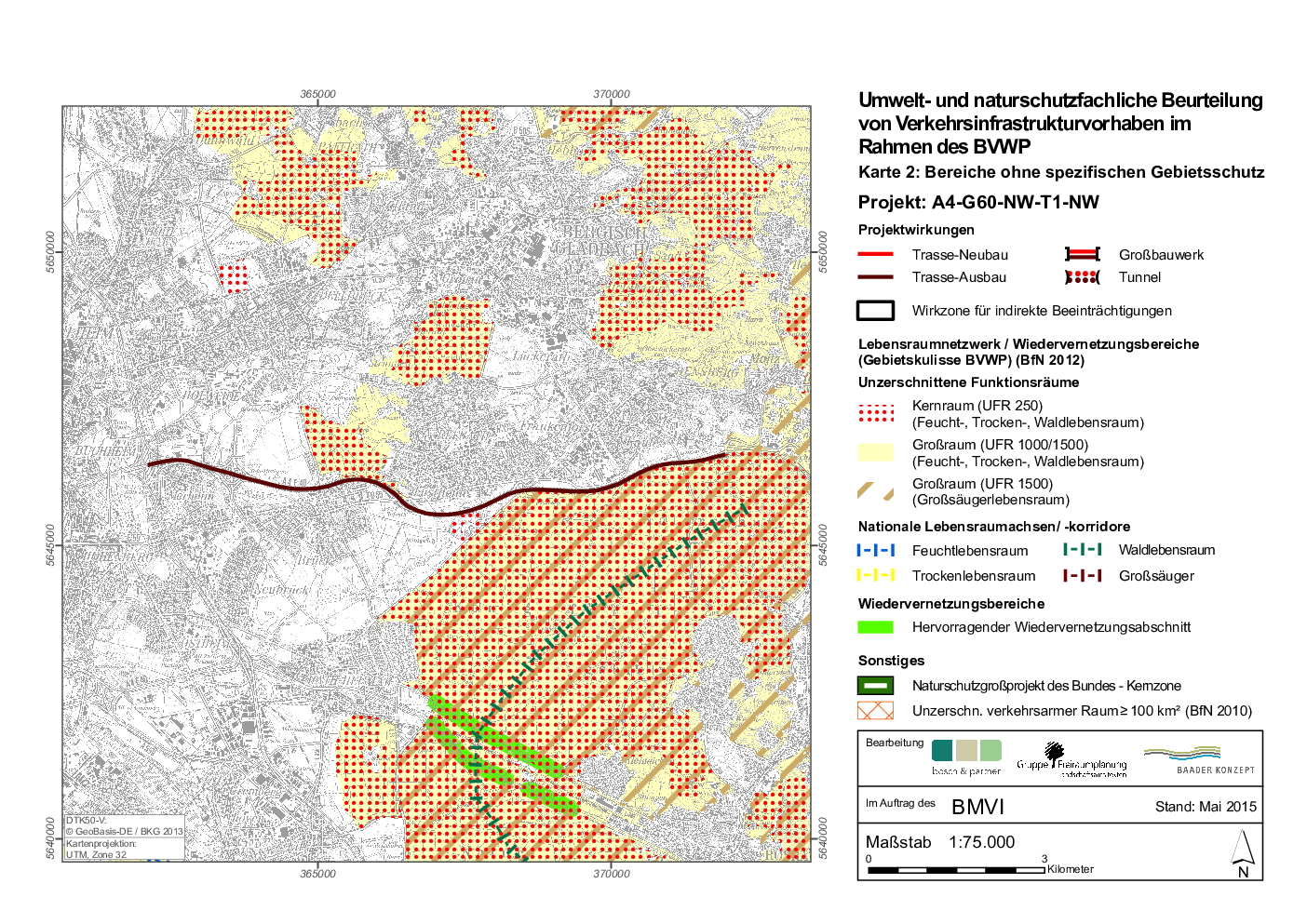

Abb. 9: Bereiche ohne spezifischen Gebietsschutz

2.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

2.10 Städtebauliche Beurteilung (Modul D)

Nicht bewertungsrelevant.

2.11 Ergänzende Betrachtungen

Engpassbeseitigung auf dem Straßenzug des Projektes

Gesamtlänge des Projektes9,1 km
Staulänge im Bezugsfall5.1 km
Staulänge im Planfall0 km

Damit wird die staugefährdete Streckenlänge um 5.1 km reduziert.

Engpassvollständige Auflösung
