1 Gesamtprojekt

1.1 Übersicht

Quellbild nicht vorhanden
Abb. 1: Lage der Maßnahme

1.2 Grunddaten

Projektnummer2-020-v03
Maßnahmetitel
TeilmaßnahmenRRX-Halt Düsseldorf-Benrath
MaßnahmenbeschreibungEinrichtung Haltepunkt Düsseldorf-Benrath; 5. u. 6. Gleis Düsseldorf-Benrath – Düsseldorf-Reisholz
Länge3,00 km

DringlichkeitseinstufungVordringlicher Bedarf (VB)

Kostenbestandteile (netto ohne Mehrwertsteuer)[Mio. €]
Ausbau-/Neubaukosten
(Baukosten ohne Ersatzanteile, ohne Planungskosten)
115,4
Erhaltungs- bzw. Ersatzkosten0,0
Gesamte Planungskosten für Aus-/Neubau20,8
Noch zu tätigende Planungskosten für Aus-/Neubau20,8
Gesamte Haushaltsrelevante Projektkosten BVWP
(Gesamtprojektkosten, ggf. mit Ersatzanteilen, inkl. der gesamten Planungskosten)
136,2
Haushaltsrelevante Projektkosten BVWP
(Gesamtprojektkosten, ggf. mit Ersatzanteilen, inkl. noch zu tätigende Planungskosten)
136,2
Bewertungsrelevante Ausbau-/Neubaukosten
(Aus- und Neubaukosten, inkl. noch zu tätigender Planungskosten für Aus-/Neubau)
136,2
Bewertungsrelevante Ausbau-/Neubaukosten, Preisstand 20121)
(Aus- und Neubaukosten, inkl. noch zu tätigender Planungskosten für Aus-/Neubau)
129,4

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.

BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)1,5
Umweltbetroffenheit (Modul B)-
Raumordnerische Bedeutung (Modul C)-
Engpassbeseitigung / starke Engpassminderungnein
Fahrzeitverkürzungen [in Minuten]10

Begründung der Dringlichkeitseinstufung

mittleres NKV, keine hohe Umweltbetroffenheit, Qualitätsverbesserung SPNV

Projektbegründung/Notwendigkeit des Projektes

Die wachsenden wirtschaftlichen Verflechtungen im Rhein-Ruhr-Raum führten zu entsprechenden Nachfragesteigerungen insbesondere im schnellen Regionalverkehr auf der Schienenverkehrsachse Dortmund - Düsseldorf - Köln. Um diesem gestiegenen Bedarf ein entsprechendes Bedienungsangebot gegenüber zu stellen, wurde unter dem Begriff „Rhein-Ruhr-Express“ (RRX) ein System von vertakteten schnellen Nahverkehrslinien entwickelt. Auf der Kernstrecke zwischen Dortmund Hbf und Köln Hbf wird ein 15-Minuten-Takt durch Überlagerung von 4 im Stundentakt verkehrenden RRX-Linien angeboten. Ausgehend von der Kernstrecke werden die RRX-Linien auf die Zulaufstrecken mit den folgenden Taktangeboten verlängert:

  • RRX 4/RRX 6: Dortmund Hbf - Hamm - Bielefeld Hbf (30-Minuten-Takt) - Minden (Stundentakt),
  • RRX 2: Dortmund Hbf - Hamm - Paderborn Hbf - Kassel-Wilhelmshöhe (Stundentakt),
  • RRX 4/RRX 6: Köln Hbf - Bonn Hbf - Koblenz Hbf (30-Minuten-Takt),
  • RRX 1/RRX 2: Köln Hbf - Aachen Hbf (30-Minuten-Takt).

Die vier zwischen Dortmund Hbf und Köln Hbf zu einem 15-Minuten-Takt gebündelten RRX-Linien werden durch die folgenden weiteren RRX-Linien ergänzt:

  • RRX 3: Hamm - Dortmund Hbf - Gelsenkirchen Hbf - Oberhausen Hbf - Düsseldorf Hbf,
  • RRX 5: Wesel - Duisburg Hbf - Oberhausen Hbf - Düsseldorf Hbf,
  • RRX 7: Münster Hbf - Gelsenkirchen Hbf - Essen Hbf - Duisburg Hbf - Krefeld Hbf - Mönchengladbach Hbf.

Diese Linien verkehren jeweils im Stundentakt. Durch die Überlagerung der Linien RRX 3, RRX 5 und einer Regionalbahn-Linie aus Richtung Emmerich wird zwischen Oberhausen Hbf und Düsseldorf Hbf ein 20-Minuten-Takt angeboten.

Mit den verfügbaren Trassenkapazitäten ist die Umsetzung dieses Bedienungsangebotes nicht möglich. Der erforderliche Ausbaubedarf der Schieneninfrastruktur wurde anhand von Betriebssimulationen ermittelt. Im Planfall RRX 1 (2-020-V01) wurde im Einzelnen ein Ausbau

  • zwischen Köln-Mülheim und Düsseldorf-Reisholz auf durchgängig 4 Gleise,
  • zwischen Düsseldorf-Reisholz und Düsseldorf-Kalkum auf 6 Gleise

vorgesehen.

Der vorliegende Planfall 2-020-V03 untersucht einen zusätzlichen RRX-Systemhalt in Düsseldorf-Benrath.

1.3 Lage der Trasse und betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerNW
Betroffene Kreise / kreisfreie StädteDüsseldorf, Stadt
Betroffene Wahlkreise (des Bundes)- (107.0)

1.4 Alternativenprüfung

Als Alternativen wurden eine Neubaustrecke Düsseldorf - Dortmund (siehe KB-1-365 und 1-366) betrachtet.

1.5 Verkehrsbelastungen im Bezugs- und Planfall

Quellbild nicht vorhanden
Quellbild nicht vorhanden
Abb. 2: Bedienungsangebote des SPV im Bezugsfall

Quellbild nicht vorhanden
Quellbild nicht vorhanden
Abb. 3: Verkehrsbelastungen des SPV im Bezugsfall 2030 (Fahrten je Tag)

Quellbild nicht vorhanden
Quellbild nicht vorhanden
Abb. 4: Bedienungsangebote des SPV im Planfall

Quellbild nicht vorhanden
Quellbild nicht vorhanden
Abb. 5: Verkehrsbelastungen des SPV im Planfall 2030 (Reisende/Jahr)

Quellbild nicht vorhanden
Quellbild nicht vorhanden

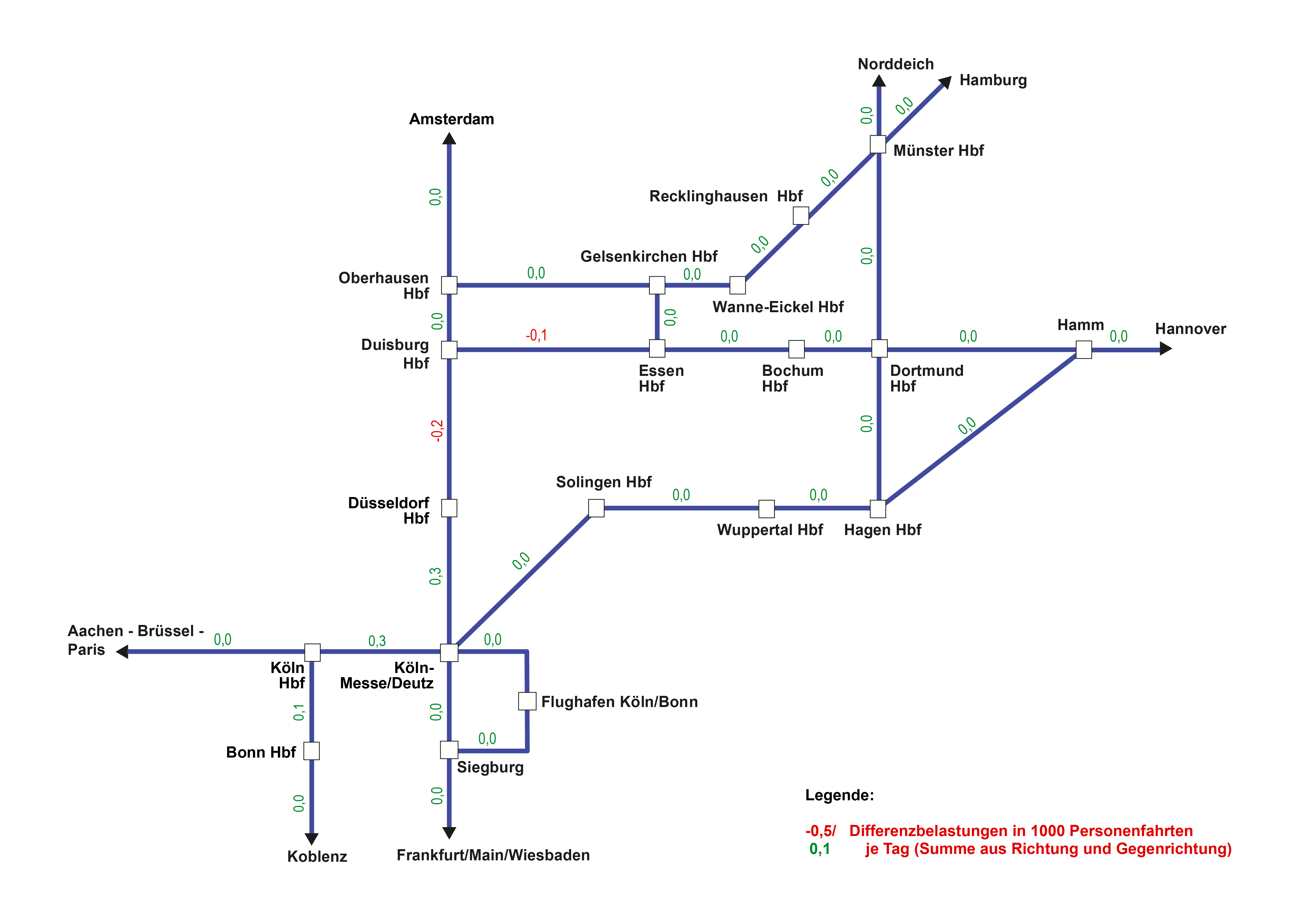

Abb. 6: Differenz-Belastungen des SPV zwischen dem Planfall und dem Bezugsfall 2030 (Reisende/Jahr)

Engpassauflösung im Maßnahmenbereich

Verminderung der Überlastung im Schienennetz

Anzahl Kilometer Schiene mit einer Überlastung
(Auslastung > 110%) im deutschen Schienennetz
Bezugsfall 2030Planfall 2030
ZeitscheibeKilometer Schienenstrecke
(Anteil am Gesamtnetz)
Kilometer Schienenstrecke
(Anteil am Gesamtnetz)
06-09 Uhr- km (-%)- km (-%)
09-16 Uhr- km (-%)- km (-%)
16-19 Uhr- km (-%)- km (-%)
19-22 Uhr- km (-%)- km (-%)
22-06 Uhr- km (-%)- km (-%)
Gesamter Tag- km (-%)- km (-%)

Verminderung von außerplanmäßigen Wartezeiten im deutschen Schienennetz

Entwicklung von außerplanmäßigen Wartezeiten (vergleichbar mit Stauwartezeiten) im deutschen Netz
Bezugsfall 2030- Zug-h/a
Planfall 2030- Zug-h/a
Änderung- Zug-h/a (-% des Bezugsfalls)

Hierbei ist zu berücksichtigen, dass es durch Realisierung des Projektes im Planfall zu höheren Kapazitäten und damit zu Mehrverkehr kommt (z.B. durch Verkehrsverlagerungen auf die Schiene). Die Pünktlichkeit würde ohne diesen Mehrverkehr stärker steigen.


Veränderung der Zuverlässigkeit
Pünktlichkeit aller Güterzüge im Bezugsfall-%
Veränderung der Pünktlichkeit aller Güterzüge (Planfall-Bezugsfall)-%-Punkte
Veränderung der absoluten Anzahl pünktlicher Güterzüge (Planfall - Bezugsfall)-Züge/a
Veränderung des Verspätungsumfanges aller verspäteteten Züge (Planfall - Bezugsfall)-Zug-h/a
Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner
Neubelastung oder stärker betroffen0Einwohner
Entlastung0Einwohner

Ausgewählte Fahrzeitverkürzung im Maßnahmenbereich

Dortmund Hbf - Köln Hbf 10 min (SPNV)

1.6 Zentrale verkehrliche / physikalische Wirkungen

Auswirkungen des Projektes auf den Personenverkehr
Aufkommensänderungen, davon aus
Verlagerungen vom Pkw auf den Schienenpersonenverkehr534Tsd. Personenfahrten/a
Verlagerungen vom Schienenpersonenverkehr auf den Pkw316Tsd. Personenfahrten/a
Verlagerungen vom Luftverkehr auf den Schienenpersonenverkehr0Tsd. Personenfahrten/a
induziertem Verkehr im Schienenpersonenverkehr24Tsd. Personenfahrten/a
Veränderung der Pkw-Betriebsleistungen (Planfall - Bezugsfall)-7.374Tsd. Pkw-km/a
Veränderung der Betriebsleistungen des Schienenpersonenverkehrs (Planfall - Bezugsfall)0Tsd. Zug-km/a
Veränderung der Zugeinsatzzeiten des Schienenpersonenverkehrs (Planfall - Bezugsfall)0Tsd. Zug-h/a
Veränderung der Verkehrsleistungen des Schienenpersonenverkehrs (Planfall - Bezugsfall), davon aus
verbleibendem Verkehr im Schienenpersonenverkehr-24Tsd. Personen-km/a
verlagertem Verkehr vom Pkw auf den Schienenpersonenverkehr26.072Tsd. Personen-km/a
verlagertem Verkehr vom SPV auf den Pkw16.148Tsd. Personen-km/a
verlagertem Verkehr vom Luftverkehr auf den Schienenpersonenverkehr0Tsd. Personen-km/a
induziertem Verkehr im Schienenpersonenverkehr1.260Tsd. Personen-km/a
Veränderung der Reisezeiten (Planfall - Bezugsfall), davon aus
verbleibendem Verkehr im Schienenpersonenverkehr-390Tsd. Personen-h/a
verlagertem Verkehr vom Pkw auf den Schienenpersonenverkehr36Tsd. Personen-h/a
verlagertem Verkehr vom SPV auf den Pkw-182Tsd. Personen-h/a
verlagertem Verkehr vom Luftverkehr auf den Schienenpersonenverkehr0Tsd. Personen-h/a
induziertem Verkehr im Schienenpersonenverkehr36Tsd. Personen-h/a

Veränderung der Abgasemissionen (Summe Personen- und Güterverkehr über alle Verkehrsmittel, Planfall - Bezugsfall)
Stickoxid (NOx)-1t/a
Kohlenmonoxid (CO)-1t/a
Kohlendioxid (CO2)-799t/a
Kohlenwasserstoff (HC)0t/a
Feinstaub (PM)0t/a
Schwefeldioxid (SO2)0t/a

1.7 Nutzen-Kosten-Analyse (Modul A)

Nutzen

Nutzenkomponenten des PersonenverkehrsJährliche
Nutzen
[T€/Jahr]
Barwert
der Nutzen
[Mio. Euro]
Veränderung der BetriebskostenNB
Pkw1.78841,9
Schienenpersonenverkehr 00,0
Luftverkehr00,0
Veränderung der AbgasbelastungenNA
Pkw1553,6
Schienenpersonenverkehr 00,0
Luftverkehr00,0
Veränderung der VerkehrssicherheitNS
Pkw2515,9
Schienenpersonenverkehr 00,0
Veränderung der ReisezeitNRZ
aus verbleibendem Verkehr4.822113,1
aus induziertem Verkehr -465-10,9
aus Verlagerungen zwischen Pkw und Schienenpersonenverkehr-1.389-32,6
aus Verlagerungen zwischen Luft- und Schienenpersonenverkehr00,0
davon Reisezeitnutzen aus Einzelreisezeitgewinnen (< 2 min)00,0
Veränderung der impliziten NutzenNI
aus induziertem Verkehr 66415,6
aus Verlagerungen zwischen Pkw und Schienenpersonenverkehr1.75041,1
aus Verlagerungen zwischen Luft- und Schienenpersonenverkehr00,0
Summe Nutzen Personenverkehr7.576177,7

Sonstige NutzenkomponentenJährliche
Nutzen
[T€/Jahr]
Barwert
der Nutzen
[Mio. Euro]
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-472-11,1
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-20-0,5
Veränderung der GeräuschbelastungenNG
innerorts00,0
außerorts00,0

Summe Nutzen Personenverkehr7.576177,7
Summe Nutzen Güterverkehr 00,0
Summe Nutzen7.084166,1

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Noch offene Planungskosten für Aus- und Neubau19,7-
Aus- und Neubaukosten109,7-
Summe bewertungsrelevante Investitionskosten129,4112,6

Nutzen-Kosten-Verhältnis

Barwert der Nutzen166,2 Mio. €
Barwert der bewertungsrelevanten Investitionskosten112,6 Mio. €
Nutzen-Kosten-Verhältnis (NKV)1,5

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen7 Jahre
Dauer der Bauphase3 Jahre
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)37 Jahre

1.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]3,10

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Tsd. €/a]Barwert
[Mio. €]
1.1Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner--00,000
Neubelastung oder stärker betroffen0Einw.--
Entlastung0Einw.--
1.2Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)0qm00,000
1.3Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen)-799t/a1162,700
1.4Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX)-1t/a160,400
Kohlenmonoxid-Emissionen (CO)-1t/a00,000
Kohlenwasserstoff-Emissionen (HC)0t/a00,000
Feinstaub-Emissionen0t/a20,000
Schwefeldioxid-Emissionen (SO2)0t/a00,000
Nutzensumme Umwelt3,10

1.9 Raumordnerische Beurteilung (Modul C)

Eine raumordnerische Analyse wurde nicht durchgeführt.

1.10 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
